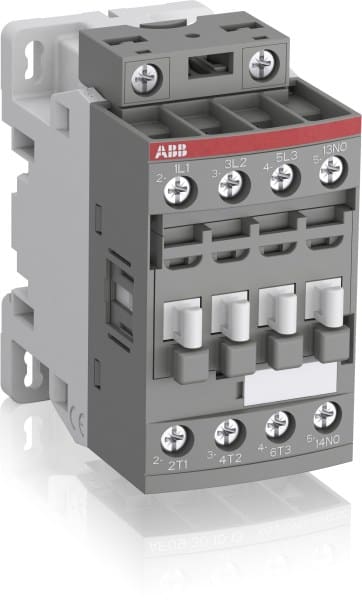

ABB - AF09Z Schütz 24-60V 50/60Hz/20-60V DC Low Power Consumption

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - 1SBL136001R2110
Bemessungssteuerspeisespannung AC 50 Hz - 24 .. 60 V
Bemessungssteuerspeisespannung DC - 20 .. 60 V
Spannungsart zur Betätigung - AC/DC
Anzahl der Öffner als Hauptkontakte - 0

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3471523113213

Sonepar Artikelnummer

120440526

Hersteller Artikelnummer

1SBL136001R2110

Hersteller Typ

AF09Z-30-10-21 Schütz(20)24-60V50/60(DC)

Hersteller Artikel Nr.:

1SBL136001R2110

Bemessungssteuerspeisespannung AC 50 Hz:

24 .. 60 V

Bemessungssteuerspeisespannung DC:

20 .. 60 V

Spannungsart zur Betätigung:

AC/DC

Anzahl der Öffner als Hauptkontakte:

Anzahl der Schließer als Hauptkontakte:

Bemessungsbetriebsstrom Ie bei AC-1, 400 V:

25 A

Bemessungsbetriebsstrom Ie bei AC-3, 400 V:

9 A

Bemessungsbetriebsleistung bei AC-3, 400 V:

4 kW

Bemessungsbetriebsleistung bei AC-4, 400 V:

4 kW

Bemessungssteuerspeisespannung AC 60 Hz:

24 .. 60 V

Anschlussart Hauptstromkreis:

Schraubanschluss

Betriebsspannung AC 50 Hz:

690 V

Betriebsspannung AC 60 Hz:

690 V

Bemessungsbetriebsleistung NEMA:

1.49 kW

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Öffner:

Geeignet für Reiheneinbau:

Nein

Breite:

45 mm

Höhe:

86 mm

Tiefe:

77 mm

Herkunftsland:

Zolltarifnummer:

85365080

Gewicht:

0.310 kg

Die 3-poligen Schütze AF09Z sind zum Schalten von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten ausgelegt. Sie besitzen eine elektronische Spulenschnittstelle, die eine sehr breite Steuerspannung realisieren kann. Dadurch können auch große Steuerspannungsschwankungen bewältigt werden. Die Schütze mit Spulencode -21 ermöglichen die direkte Ansteuerung durch >=24V DC 500mA SPS-Ausgänge und benötigen dabei eine sehr geringe Halteleistung von nur 1,7W. AFZ-Schütze können kurzen Spannungseinbrüchen und Spannungsabfällen (gemäß SEMI F47-0706) widerstehen. Alle integrierten oder nachträglich angebaute Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
