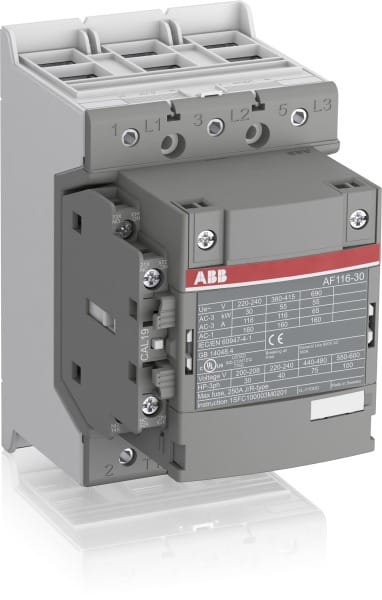

ABB - AF116-30-11-11 Schütz 55kW, 24-60V 50/60Hz / 20-60V DC Klemmenanschlüsse

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - 1SFL427001R1111
Bemessungssteuerspeisespannung AC 50 Hz - 24 .. 60 V
Bemessungssteuerspeisespannung DC - 20 .. 60 V
Spannungsart zur Betätigung - AC/DC
Anzahl der Öffner als Hauptkontakte - 0

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

7320500476352

Sonepar Artikelnummer

120452579

Hersteller Artikelnummer

1SFL427001R1111

Hersteller Typ

AF116-30-11-11 24-60V

Hersteller Artikel Nr.:

1SFL427001R1111

Bemessungssteuerspeisespannung AC 50 Hz:

24 .. 60 V

Bemessungssteuerspeisespannung DC:

20 .. 60 V

Spannungsart zur Betätigung:

AC/DC

Anzahl der Öffner als Hauptkontakte:

Anzahl der Schließer als Hauptkontakte:

Bemessungsbetriebsstrom Ie bei AC-1, 400 V:

160 A

Bemessungsbetriebsstrom Ie bei AC-3, 400 V:

116 A

Bemessungsbetriebsleistung bei AC-3, 400 V:

55 kW

Bemessungssteuerspeisespannung AC 60 Hz:

24 .. 60 V

Anschlussart Hauptstromkreis:

Schraubanschluss

Betriebsspannung AC 50 Hz:

690 V

Betriebsspannung AC 60 Hz:

690 V

Bemessungsbetriebsleistung NEMA:

14.91 kW

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Öffner:

Geeignet für Reiheneinbau:

Nein

Breite:

90 mm

Höhe:

150 mm

Tiefe:

126 mm

Herkunftsland:

Zolltarifnummer:

85365080

Gewicht:

1.550 kg

Schütze AF116 bis AF750 von 55 bis 400 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. AF116 bis AF370 gibt es auch in direkt aus SPS ansteuerbaren Versionen, ab AF400 ist ein SPS-Eingang standardmäßig vorhanden. AF-Schütze schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Klemmenabdeckungen, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
