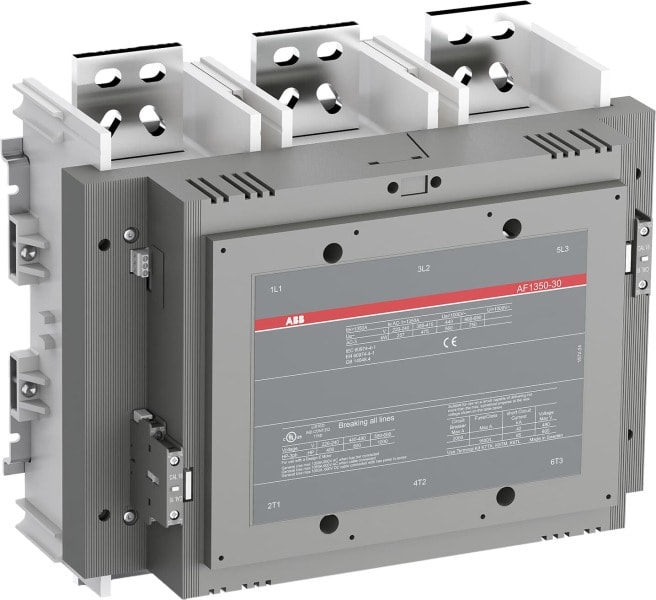

ABB - AF1350-30-22-70 Schütz 100-250V 50/60Hz / DC

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - 1SFL657001R7022
Bemessungssteuerspeisespannung AC 50 Hz - 100 .. 250 V
Bemessungssteuerspeisespannung DC - 100 .. 250 V
Spannungsart zur Betätigung - AC/DC
Anzahl der Öffner als Hauptkontakte - 0

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

7320500250150

Sonepar Artikelnummer

120451888

Hersteller Artikelnummer

1SFL657001R7022

Hersteller Typ

AF1350-30-22 Schütz 100-250V UC

Hersteller Artikel Nr.:

1SFL657001R7022

Bemessungssteuerspeisespannung AC 50 Hz:

100 .. 250 V

Bemessungssteuerspeisespannung DC:

100 .. 250 V

Spannungsart zur Betätigung:

AC/DC

Anzahl der Öffner als Hauptkontakte:

Anzahl der Schließer als Hauptkontakte:

Bemessungsbetriebsstrom Ie bei AC-1, 400 V:

1350 A

Bemessungsbetriebsstrom Ie bei AC-3, 400 V:

860 A

Bemessungsbetriebsleistung bei AC-3, 400 V:

475 kW

Bemessungssteuerspeisespannung AC 60 Hz:

100 .. 250 V

Anschlussart Hauptstromkreis:

Schraubanschluss

Betriebsspannung AC 50 Hz:

1000 V

Betriebsspannung AC 60 Hz:

1000 V

Bemessungsbetriebsleistung NEMA:

298.28 kW

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Öffner:

Geeignet für Reiheneinbau:

Nein

Breite:

438 mm

Höhe:

392 mm

Tiefe:

244 mm

Herkunftsland:

Zolltarifnummer:

85365080

Gewicht:

32.000 kg

Schütze AF1250 bis AF2650 von 1260 bis 2650 A AC-1 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Zusätzlich verfügen die Schütze über einen 24 VDC – Eingang und sind dadurch direkt aus einer SPS ansteuerbar. So sind sie weltweit und nur in geringer Varianz einsetzbar. Ihren Einsatz finden diese Schütze meist in AC-1-Leistungskreisen in der Wind- und Solartechnik. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Die in Reihe geschalteten Hilfsöffnerkontakte zweier rechts und links montierten Hilfsschalter wirken als Mirrorkontakte nach IEC60947-5-1 Anhang L. Weiteres Zubehör wie Klemmenabdeckungen, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
