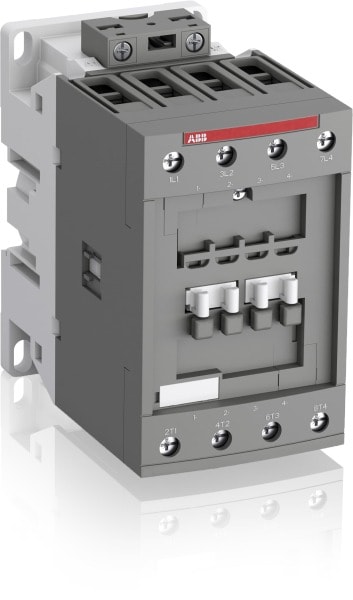

ABB - AF52B 24-60V50/60Hz 20-60VDC, Schütz

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - 1SBL367261R1100
Bemessungssteuerspeisespannung AC 50 Hz - 24 .. 60 V
Bemessungssteuerspeisespannung DC - 20 .. 60 V
Spannungsart zur Betätigung - AC/DC
Anzahl der Öffner als Hauptkontakte - 0

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3471523025042

Sonepar Artikelnummer

121162516

Hersteller Artikelnummer

1SBL367261R1100

Hersteller Typ

AF52B-40-00-11

Hersteller Artikel Nr.:

1SBL367261R1100

Bemessungssteuerspeisespannung AC 50 Hz:

24 .. 60 V

Bemessungssteuerspeisespannung DC:

20 .. 60 V

Spannungsart zur Betätigung:

AC/DC

Anzahl der Öffner als Hauptkontakte:

Anzahl der Schließer als Hauptkontakte:

Bemessungsbetriebsstrom Ie bei AC-1, 400 V:

100 A

Bemessungsbetriebsstrom Ie bei AC-3, 400 V:

53 A

Bemessungsbetriebsleistung bei AC-3, 400 V:

22 kW

Bemessungssteuerspeisespannung AC 60 Hz:

24 .. 60 V

Anschlussart Hauptstromkreis:

Schraubanschluss

Betriebsspannung AC 50 Hz:

690 V

Betriebsspannung AC 60 Hz:

690 V

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Öffner:

Geeignet für Reiheneinbau:

Nein

Breite:

70 mm

Höhe:

125.5 mm

Tiefe:

113 mm

Herkunftsland:

Zolltarifnummer:

85365080

Gewicht:

1.210 kg

Die 4-poligen AF40B-Schütze erfüllen die neuesten Normen für rollende Eisenbahnfahrzeuge und ermöglichen den Einbau in Fahrgast- oder Führerständen von Zügen, die häufig in Tunneln oder Unterführungen verkehren. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Dabei erfüllen sie alle wichtigen Normen für rollendes Material: IEC 60947-4-1, IEC 60947-5-1, IEC 60077-1/-2 und anwendbare Teile der Normen EN 50155, Schock- und Vibrationsfestigkeit gemäß IEC 61373 Kat. 1, Klasse B. Ebenso erreichen sie die höchsten Stufen im Brand- und Rauchverhalten bei Einhaltung der europäischen Norm EN 45545-2 (HL2-Gefahrenstufen) bei Gruppenmontage. Durch die AF-Technologie verfügt das Schütz über einen weiten Steuerspannungsbereich (24-60V 50/60 Hz / 20-60 V DC) der auch große Steuerspannungsschwankungen bewältigt. Alle integrierten oder nachträglich angebaute Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder.
