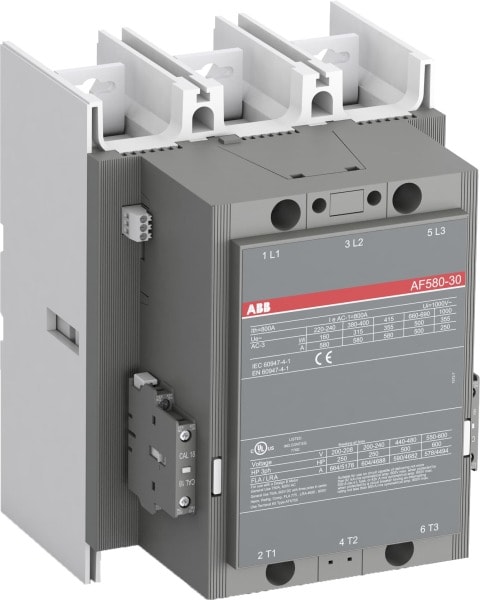

ABB - AF580-30-22-71 Schütz 250-500V 50-60Hz / DC

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - 1SFL617001R7122
Bemessungssteuerspeisespannung AC 50 Hz - 250 .. 500 V
Bemessungssteuerspeisespannung DC - 250 .. 500 V
Spannungsart zur Betätigung - AC/DC
Anzahl der Öffner als Hauptkontakte - 0

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

7320500310625

Sonepar Artikelnummer

120452717

Hersteller Artikelnummer

1SFL617001R7122

Hersteller Typ

AF580-30-22 250-500V

Hersteller Artikel Nr.:

1SFL617001R7122

Bemessungssteuerspeisespannung AC 50 Hz:

250 .. 500 V

Bemessungssteuerspeisespannung DC:

250 .. 500 V

Spannungsart zur Betätigung:

AC/DC

Anzahl der Öffner als Hauptkontakte:

Anzahl der Schließer als Hauptkontakte:

Bemessungsbetriebsstrom Ie bei AC-1, 400 V:

800 A

Bemessungsbetriebsstrom Ie bei AC-3, 400 V:

580 A

Bemessungsbetriebsleistung bei AC-3, 400 V:

315 kW

Bemessungssteuerspeisespannung AC 60 Hz:

250 .. 500 V

Anschlussart Hauptstromkreis:

Schraubanschluss

Betriebsspannung AC 50 Hz:

1000 V

Betriebsspannung AC 60 Hz:

1000 V

Bemessungsbetriebsleistung NEMA:

186.43 kW

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Öffner:

Geeignet für Reiheneinbau:

Nein

Breite:

210 mm

Höhe:

283 mm

Tiefe:

242 mm

Herkunftsland:

Zolltarifnummer:

85365080

Gewicht:

13.600 kg

Schütze AF116 bis AF750 von 55 bis 400 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. AF116 bis AF370 gibt es auch in direkt aus SPS ansteuerbaren Versionen, ab AF400 ist ein SPS-Eingang standardmäßig vorhanden. AF-Schütze schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Klemmenabdeckungen, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
