Auslaufprodukt

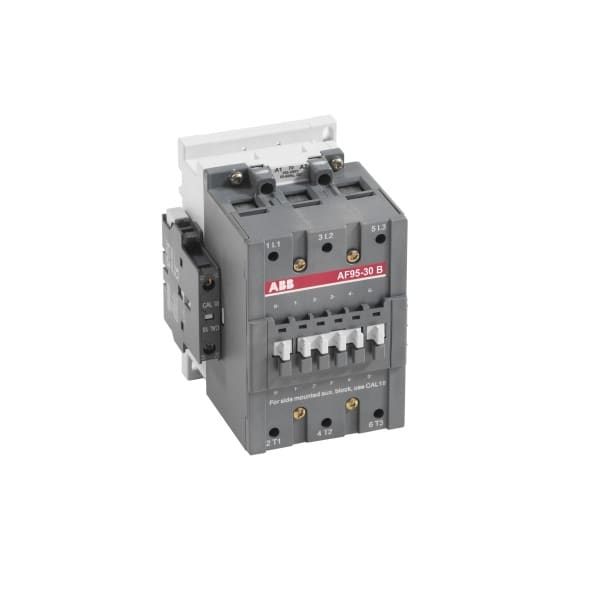

ABB - AF95B-30-11-72 Schütz 20-60V DC mit Bahnzulassung

Für Preisinformation und Bestellung bitte anmelden

solange Vorrat (beim Lieferanten)

Wesentliche Daten

Hersteller Artikel Nr. - 1SFL437063R7211
Bemessungssteuerspeisespannung DC - 20 V
Spannungsart zur Betätigung - DC
Anzahl der Öffner als Hauptkontakte - 0
Anzahl der Schließer als Hauptkontakte - 3

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

7320500318072

Sonepar Artikelnummer

120452209

Hersteller Artikelnummer

1SFL437063R7211

Hersteller Typ

AF95B-30-11#20-60V d.c.

Hersteller Artikel Nr.:

1SFL437063R7211

Bemessungssteuerspeisespannung DC:

20 V

Spannungsart zur Betätigung:

Anzahl der Öffner als Hauptkontakte:

Anzahl der Schließer als Hauptkontakte:

Bemessungsbetriebsstrom Ie bei AC-1, 400 V:

145 A

Bemessungsbetriebsstrom Ie bei AC-3, 400 V:

96 A

Bemessungsbetriebsleistung bei AC-3, 400 V:

45 kW

Anschlussart Hauptstromkreis:

Kabelklemme

Bemessungsbetriebsleistung NEMA:

22.4 kW

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Öffner:

Geeignet für Reiheneinbau:

Nein

Herkunftsland:

Zolltarifnummer:

85365080

Gewicht:

1.900 kg

Die 3-poligen AF95B-Schütze erfüllen die neuesten Normen für rollende Eisenbahnfahrzeuge und ermöglichen den Einbau in Fahrgast- oder Führerständen von Zügen, die häufig in Tunneln oder Unterführungen verkehren. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Dabei erfüllen sie alle wichtigen Normen für rollendes Material: IEC 60947-4-1, IEC 60947-5-1, IEC 60077-1/-2 und anwendbare Teile der Normen EN 50155, Schock- und Vibrationsfestigkeit gemäß IEC 61373 Kat. 1, Klasse B. Ebenso erreichen sie die höchsten Stufen im Brand- und Rauchverhalten bei Einhaltung der europäischen Norm EN 45545-2 (HL2-Gefahrenstufen) bei Gruppenmontage. Alle integrierten oder nachträglich angebaute Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder.

Produktdatenblatt

Deeplink Produktseite

Reach-Erklärung

Gebrauchsanleitung

RoHS-Erklärung

DOC CE-Erklärung (Declaration of conformity CE)
