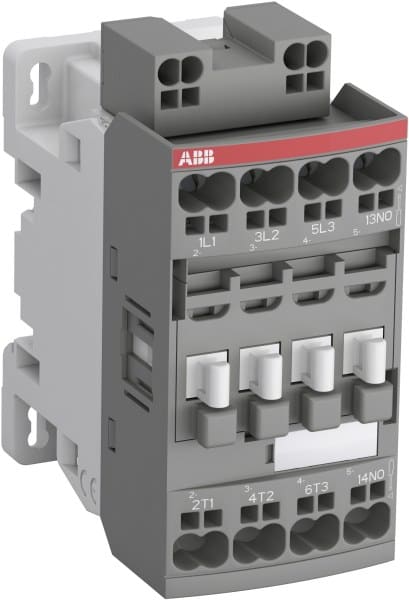

ABB - AFC Schütz 110V 50Hz / 110-120V 60Hz Push-In Anschlussklemme

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - 1SBL131005R8410
Bemessungssteuerspeisespannung AC 50 Hz - 110 V
Spannungsart zur Betätigung - AC
Anzahl der Öffner als Hauptkontakte - 0
Anzahl der Schließer als Hauptkontakte - 3

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3471523013971

Sonepar Artikelnummer

121290942

Hersteller Artikelnummer

1SBL131005R8410

Hersteller Typ

AFC09-30-10K-84 110-120V 50/60HZ

Hersteller Artikel Nr.:

1SBL131005R8410

Bemessungssteuerspeisespannung AC 50 Hz:

110 V

Spannungsart zur Betätigung:

Anzahl der Öffner als Hauptkontakte:

Anzahl der Schließer als Hauptkontakte:

Bemessungsbetriebsstrom Ie bei AC-1, 400 V:

25 A

Bemessungsbetriebsstrom Ie bei AC-3, 400 V:

9 A

Bemessungsbetriebsleistung bei AC-3, 400 V:

4 kW

Bemessungssteuerspeisespannung AC 60 Hz:

110 .. 120 V

Anschlussart Hauptstromkreis:

Federzuganschluss

Betriebsspannung AC 50 Hz:

690 V

Betriebsspannung AC 60 Hz:

690 V

Bemessungsbetriebsleistung NEMA:

1.49 kW

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Öffner:

Geeignet für Reiheneinbau:

Nein

Breite:

45 mm

Höhe:

92.3 mm

Tiefe:

77 mm

Herkunftsland:

Zolltarifnummer:

85365080

Gewicht:

0.314 kg

Schütze AFC09 bis AFC96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC-Ansteuerung. Sie werden hauptsächlich zur Steuerung von Dreh-strommotoren und im Allgemeinen zur Steuerung von Leistungskreisen bis 690 V AC oder 220 V DC eingesetzt. Die Schütze können auch für viele andere Anwendun-gen wie Isolierung, Kondensatorschaltung oder Beleuchtung eingesetzt werden. Die einstöckigen, 3-poligen Schütze der Serie-AFC sind in Blockbauweise mit kon-ventioneller gewickelter AC-Magnetspule ausgeführt.AFC-Schütze können mit dem Standard-AF-Zubehör ausgestattet werden. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfs-schalter. Für frontseitigen Spulenanschluss steht ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontak-te sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zube-hör wie Löschglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
