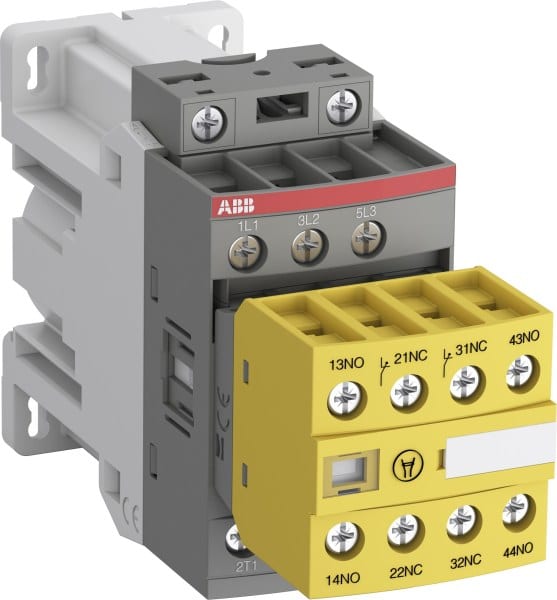

ABB - AFS09Z Safetyschütz 24V DC Low Power Consumption

ABB
kopierenkopieren
ABB - AFS09Z Safetyschütz 24V DC Low Power Consumption

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

  • Hersteller Artikel Nr. - 1SBL136082R3022

  • Bemessungssteuerspeisespannung DC - 24 V

  • Spannungsart zur Betätigung - DC

  • Anzahl der Öffner als Hauptkontakte - 0

  • Anzahl der Schließer als Hauptkontakte - 3

Verpackung und Lieferbedingungen

  • 1 Stück

  • Produkt vom Umtausch ausgeschlossen

EAN

3471523158191

Sonepar Artikelnummer

121162468

Hersteller Artikelnummer

1SBL136082R3022

Hersteller Typ

AFS09Z-30-22-30

Hersteller Artikel Nr.:

1SBL136082R3022

Bemessungssteuerspeisespannung DC:

24 V

Spannungsart zur Betätigung:

DC

Anzahl der Öffner als Hauptkontakte:

0

Anzahl der Schließer als Hauptkontakte:

3

Bemessungsbetriebsstrom Ie bei AC-1, 400 V:

25 A

Bemessungsbetriebsstrom Ie bei AC-3, 400 V:

9 A

Bemessungsbetriebsleistung bei AC-3, 400 V:

4 kW

Anschlussart Hauptstromkreis:

Schraubanschluss

Betriebsspannung AC 50 Hz:

690 V

Betriebsspannung AC 60 Hz:

690 V

Bemessungsbetriebsleistung NEMA:

3.7285 kW

Anzahl der Hilfskontakte als Schließer:

2

Anzahl der Hilfskontakte als Öffner:

2

Geeignet für Reiheneinbau:

Nein

Breite:

45 mm

Höhe:

86 mm

Tiefe:

130.5 mm

Herkunftsland:

FR

Zolltarifnummer:

85365080

Gewicht:

0.490 kg

Die 3-poligen Schütze AFS..Z sind für Anwendungen in der Maschinensicherheit konzipiert. Sie werden mit fest montierten farblich gekennzeichneten Hilfskontaktblöcken an der Vorderseite geliefert und eignen sich daher ideal zur Überwachung und Steuerung von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Die Schütze ermöglichen die direkte Ansteuerung durch >=24V DC 250mA SPS-Ausgänge bei einer sehr geringen Halteleistung von nur 1,7W. Die integrierten Hilfskontakte sind zwangsgeführt und als Spiegelkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Mindestschaltvermögen der Hilfskontakte 12V / 3mA, mit einer Ausfallrate 10-7 nach IEC 60947-5-4.
