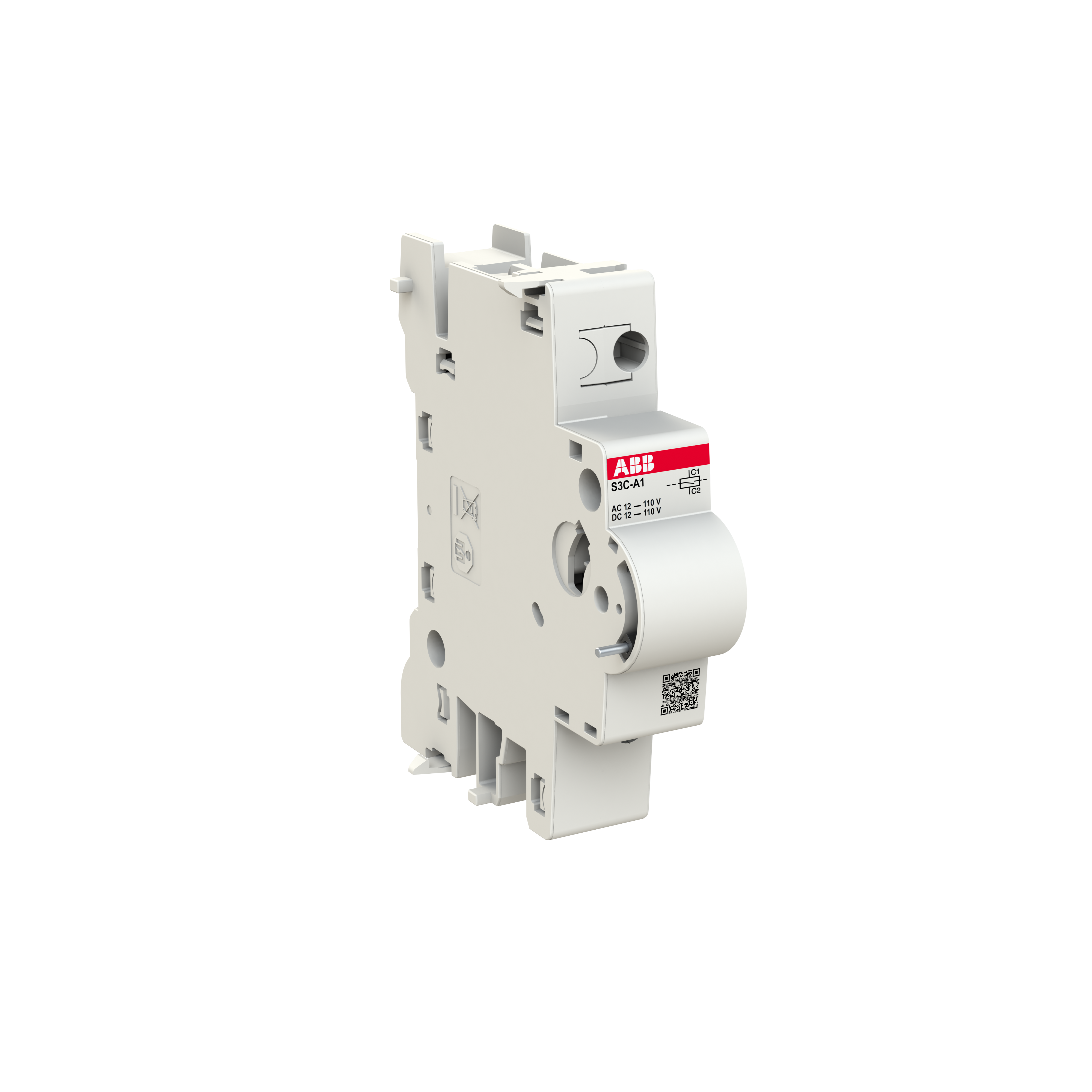

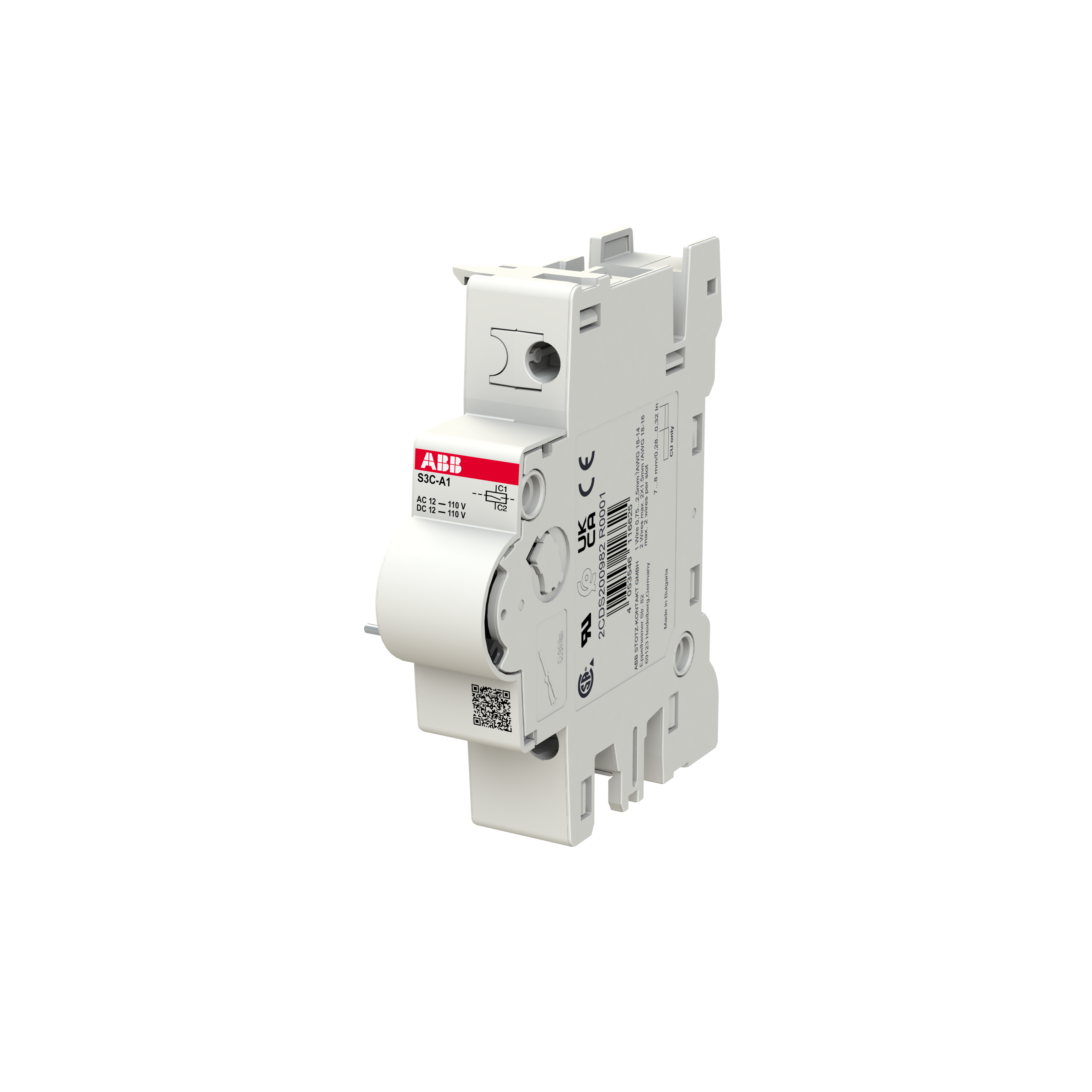

ABB - Arbeitsstromauslöser 12...110 V AC/DC

Zur Fernauslösung (Abschaltung) des Hauptgerätes, mit Selbstunterbrechung innerhalb 10 ms, bei Anlegen einer Spannung. Geeignet für die Baureihen der Sicherungsautomaten (MCBs) S200, S300P, FIs (RCCBs) F200 A bis 100 A, F200 F, F200 B bis 63 A, FI/LS-Schalter (RCBOs) DS201, FI/LS-Kombinationen (RCBOs) DS200 (DDA200 + S200), DS250N-UC, AFDD S-ARC1, DS-ARC1, Lasttrennschalter SD 200. Kann mit LS (MCBs) SN201 und FI/LS (RCBOs) DS203NC über das Kopplungsmodul/Hilfskontakt SN201-IH verwendet werden.Arbeitsstromauslöser verwenden eine Spule wie LS (MCBs) zum Auslösen. Um einen Arbeitsstromauslöser auszulösen, muss die richtige Spannung gewählt und sichergestellt werden, dass das entsprechende Ibmax (wie im Datenblatt/ Bedienungsanleitung angegeben) von der verwendeten Stromversorgung bereitgestellt wird. Wenn die Stromversorgung höhere Ströme liefern kann, reduziert der Arbeitsstromauslöser den Strom aufgrund seines Innenwiderstandes auf Ibmax.Sobald der Arbeitsstromauslöser ausgelöst hat, ist der Kontakt im Inneren geöffnet – der Stromkreis ist getrennt, auch wenn der Arbeitsstromauslöser noch eingeschaltet ist. Der Freiauslösemechanismus des Arbeitsstromauslösers ermöglicht einen Neustart des Hauptschutzgeräts erst, wenn der Arbeitsstromauslöser kein externes Auslösesignal mehr erhält.
