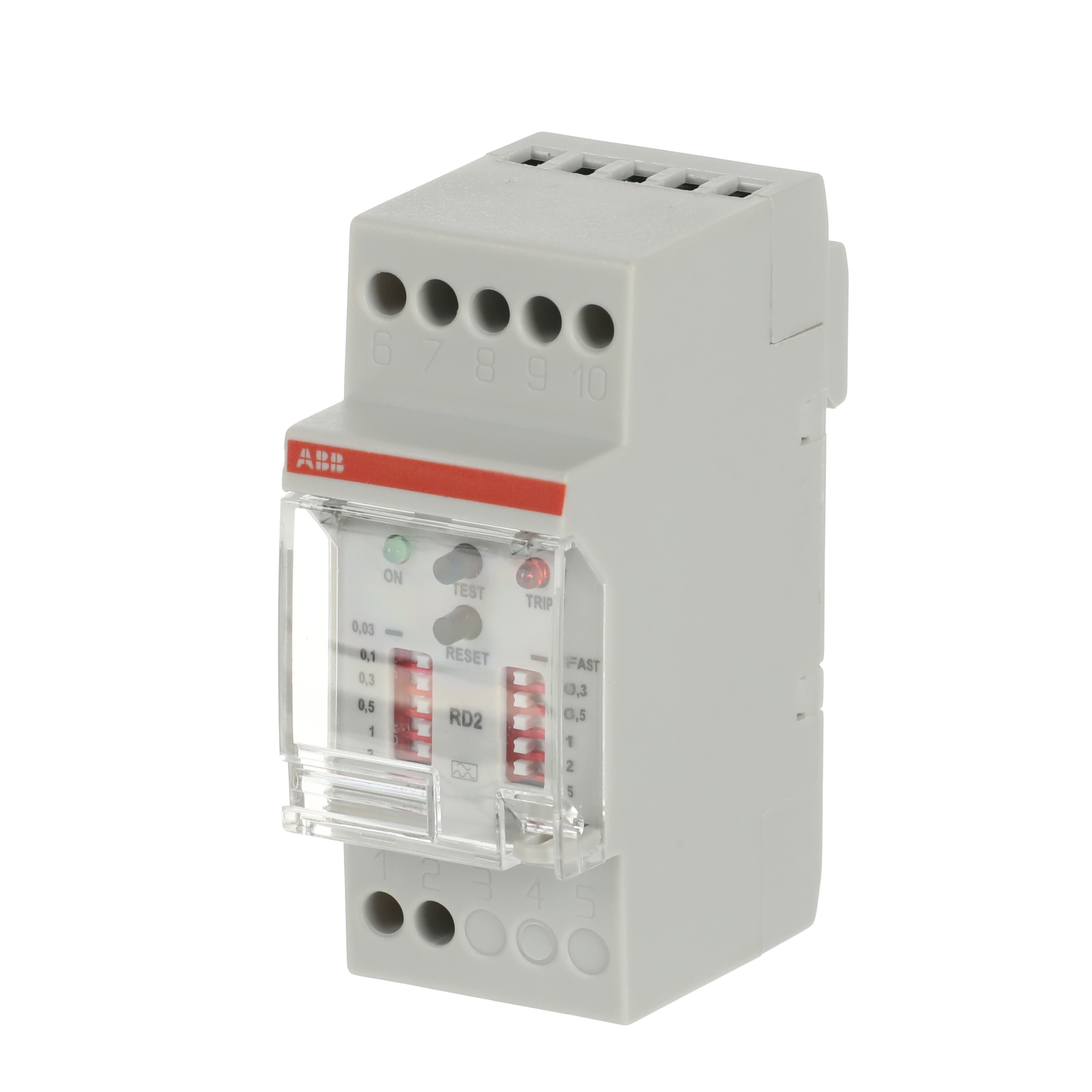

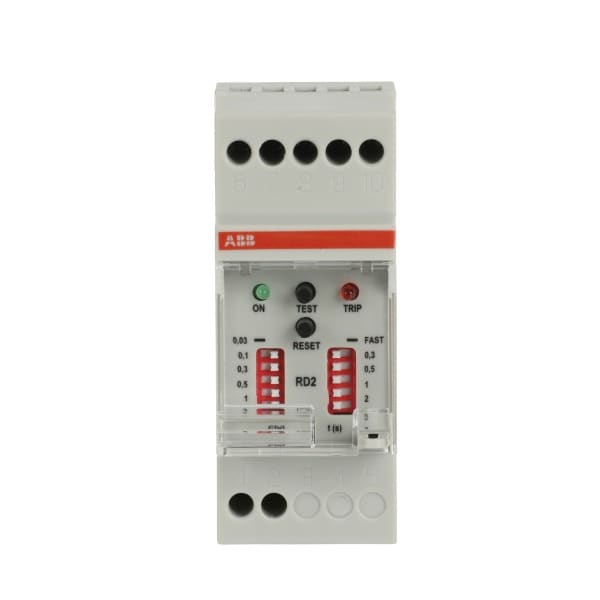

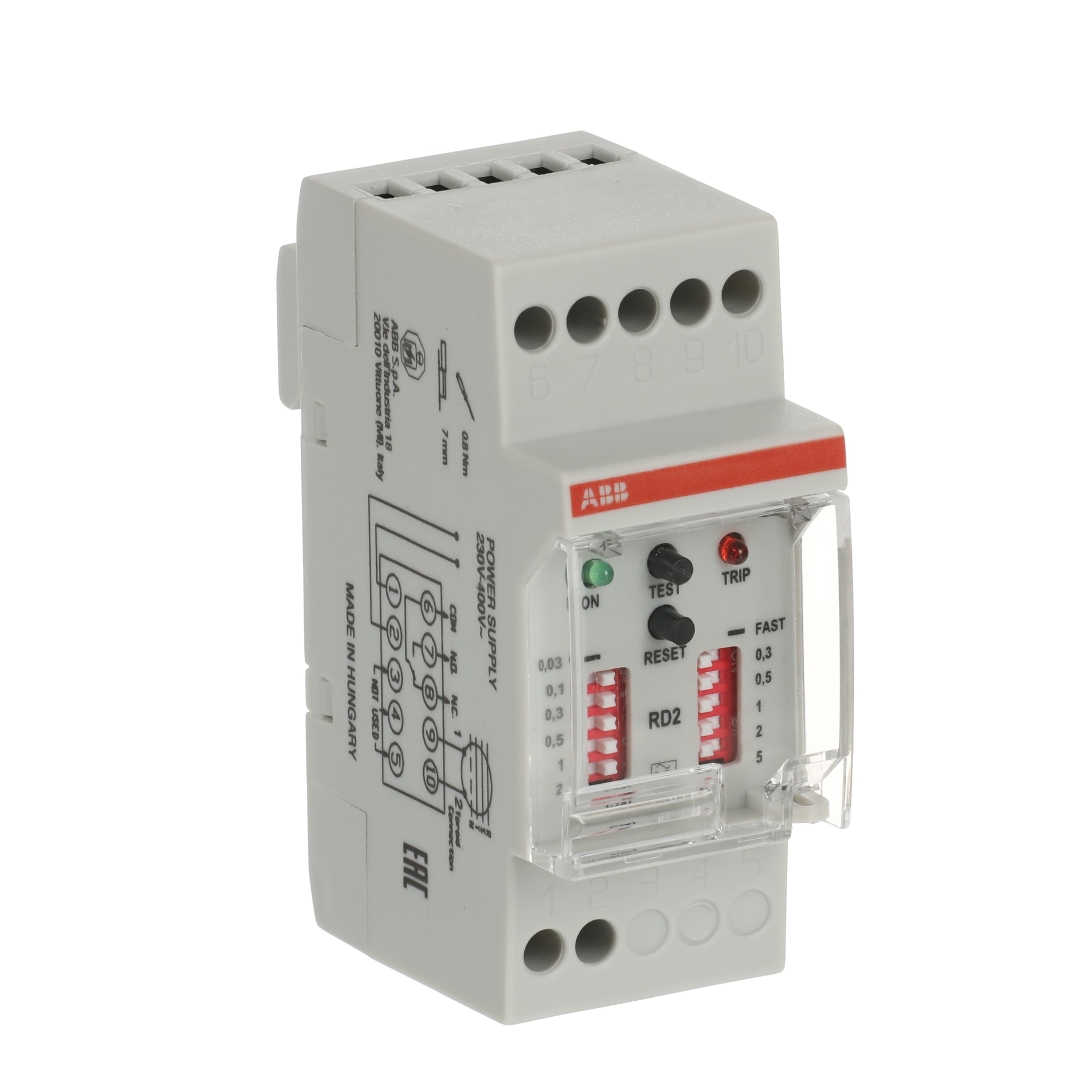

ABB - Differenzstromrelais RCM 230-400VAC

Fehlerstrom-Monitore (RCM) mit externem Wandler sind zur Erfassung von Fehlerströmen geeignet. Über Minidip-Schalter können die Fehlerstromempfindlichkeit und die Ansprechzeit eingestellt werden. Die Differenzstromrelais RD2 erlauben in Verbindung mit einem externen Ringkernwandler TR. den Erdschlussschutz von Leitungen und Geräten. Wenn ein Erdfehlerstrom (pulsstromsensitiv) auftritt übermittelt der Wandler ein Signal zum Differenzstromrelais, welches dieses auswertet und mit dem eingestellten Wert vergleicht. Wird der eingestellte Wert überschritten, wird nach der eingestellten Zeit das Ausgangsrelais geschaltet und die rote LED leuchtet. Die Verbindung zwischen Relais und Wandler wird immer überprüft. Sollte diese unterbrochen werden schaltet das Relais nach der eingestellten Ansprechzeit um. Mit der ''Test''-Taste wird ein Differenzstrom simuliert. Wenn diese gedrückt wird, schaltet das Relais unverzögert.
