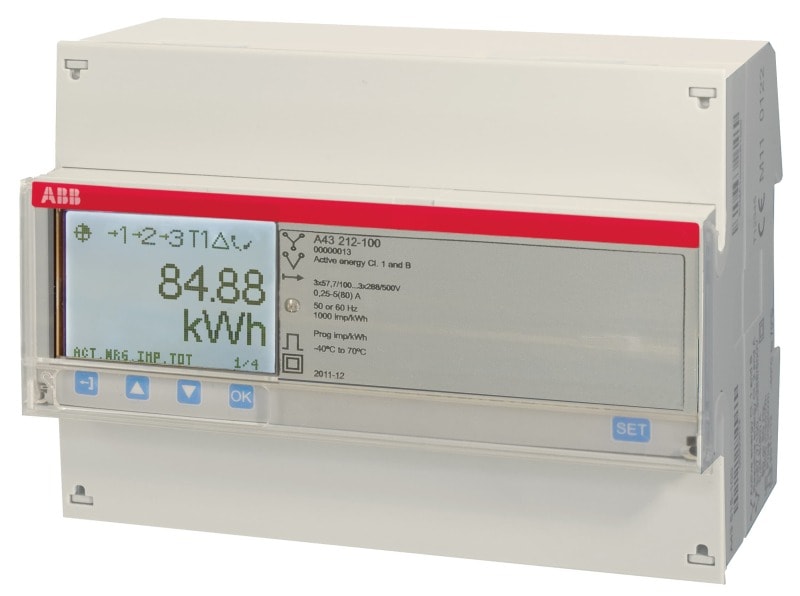

ABB - Drehstromzähler 'Bronze' Modbus RS485 3-phasig 80 A

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - 2CMA170522R1000
Zählertyp - elektronisch
Nennstrom (In) - 80 A
Maximalstrom (Imax) - 80 A
Nennspannung (Un) N-L - 57.7 .. 288 V

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

7392696705226

Sonepar Artikelnummer

120451527

Hersteller Artikelnummer

2CMA170522R1000

Hersteller Typ

A43 212-100

Hersteller Artikel Nr.:

2CMA170522R1000

Zählertyp:

elektronisch

Nennstrom (In):

80 A

Maximalstrom (Imax):

80 A

Nennspannung (Un) N-L:

57.7 .. 288 V

Polart:

Vierleiter

Ausführung:

Direktmessung

Tarifausführung:

Eintarif

Zulassung:

Measuring Instruments Directive

Montageart:

REG

Nennspannung (Un) L-L:

100 .. 500 V

Frequenz:

50 .. 60 Hz

Leistungsaufnahme:

0.81 W

Genauigkeitsklasse:

Energieart:

Wirk- und Blindleistung

Geeignet für:

Bezug/Lieferung

Tarifsteuerung:

intern/extern

Messungsart Lastgang:

Nein

Rücklaufsperre:

Geeicht:

Impulsausgang:

elektrisch

Impulsart:

Impulsrate:

1 .. 9999 Imp/kWh (kvarh)

Anzeigeart:

digital

Breite in Teilungseinheiten:

Breite:

123 mm

Tiefe:

65 mm

Höhe:

26.5 mm

Ausführung der Schnittstelle:

RS-485

EDL40-Signatur:

Nein

Mit Sperrcode:

Anzahl der Stellen:

Schutzart (IP):

IP20

Schutzart (NEMA):

sonstige

Herkunftsland:

Zolltarifnummer:

90283019

Gewicht:

0.448 kg

Drehstromzähler zur Messung eines Dreileiter- oder Vierleiter-Drehstromnetzes über einen Direktanschluss bis maximal 80 A. Folgende Werte werden über ein weiß hinterleuchtetes Display mit bis zu 7 Stellen ausgegeben: Wirkenergie (Klasse 1) und Blindenergie (Klasse 2) für Import und Export, Leistungen, Ströme, Spannungen (L-L, L-N), Frequenz, cos phi, Power Faktor und Scheinleistung, sowohl je Phase als auch gesamt. Die Kommunikation kann über die integrierte Schnittstelle RS485 (Modbus RTU) oder über die Infrarotschnittstelle zur Anbindung eines KNX-Moduls erfolgen. Der Energiezähler hat einen Ausgang. Dieser kann wahlweise als Impulsausgang zur Ausgabe der Wirk- bzw. Blindenergie oder als Alarmausgang verwendet werden. Hier können bis zu 25 Alarmwerte (Schwellwerte mit Zeitverzögerung) eingestellt werden. Zähler ist geeicht nach MID und zugelassen gemäß IEC. Die Einbaubreite beträgt 7 DIN-Module.
