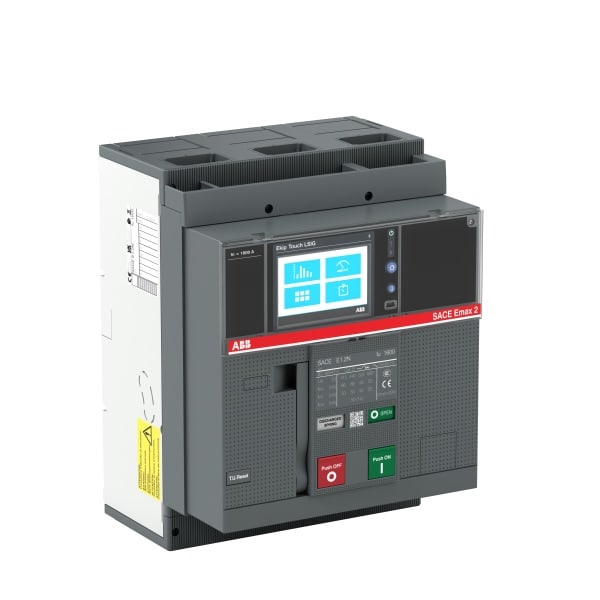

ABB - E1.2C 1000 Ekip Hi-Touch LSI 3p F F Offener Leistungsschalter Emax2

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - 1SDA070798R1
Bemessungsdauerstrom Iu - 1000 A
Bemessungsspannung - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz - 50 kA
Überlastauslöser Stromeinstellung - 400 .. 1000 A

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

8015644746483

Sonepar Artikelnummer

120447863

Hersteller Artikelnummer

1SDA070798R1

Hersteller Typ

E1.2C 1000 Ekip Hi-Touch LSI 3p F F

Hersteller Artikel Nr.:

1SDA070798R1

Bemessungsdauerstrom Iu:

1000 A

Bemessungsspannung:

690 V

Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz:

50 kA

Überlastauslöser Stromeinstellung:

400 .. 1000 A

Gerätebauart:

Einbaugerät Festeinbautechnik

Anschlussart Hauptstromkreis:

Bolzenanschluss

Polzahl:

Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers:

600 .. 10000 A

Einstellbereich des unverzögerten Kurzschlussauslösers:

1500 .. 15000 A

Verlustleistung:

78 W

Integrierter Erdschlussschutz:

Nein

Geeignet für Hutschienenmontage:

Nein

Hutschienenmontage optional:

Nein

Anzahl der Hilfskontakte als Öffner:

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Wechsler:

Mit Ausgelöstmelder:

Mit integriertem Unterspannungsauslöser:

Nein

Position des Anschlusses für Hauptstromkreis:

hinten

Ausführung des Betätigungselements:

Drucktaster

Komplettgerät mit Schutzeinheit:

Motorantrieb integriert:

Nein

Motorantrieb optional:

Schutzart (IP):

IP30

Herkunftsland:

Zolltarifnummer:

85362090

Gewicht:

14.000 kg

Die Leistungsschalter-Baureihe Emax2 umfasst 4 Baugrößen für die Realisierung von Schaltanlagen mit kompakten Abmessungen und hohen Leistungen. Sammelschienen können somit auf optimierte Längen und Querschnitte projektiert werden. Hohe Kurzzeitströme und effiziente Schutzfunktionen gewährleisten umfassende Selektivität in allen Applikationen. Die Schutzauslöser Ekip Touch sind mit einem großen Touchscreen-Farbdisplay ausgerüstet und intuitiv und sicher bedienbar. Mit Ekip Connect sind Programmierung und Abfrage der Ekip-Einheiten auch über Tablet-Computer, Smartphone oder Laptop möglich. Alle Leistungsschalter Emax2 können mit Kommunikationsmodulen für Modbus, Modbus TCP, Profibus, Profinet, Devicenet und Ethernet IP ausgerüstet werden. Das integrierte Kommunikationsmodul IEC 61850 gestattet den Anschluss an Automatisierungssysteme und intelligente Verteilungsnetze (Smart Grid). Der integrierte Network Analyzer überwacht die Qualität der Stromversorgung in Echtzeit. Emax2 E1.2 mit Nennströmen bis 1.600 A und einem Ausschaltvermögen bis 66 kA ist für die Realisierung von Schaltanlagen-Feldern von 400 mm Breite konzipiert.[Vorherige lokale Bestellnummer: 1SDA070798R0001]
