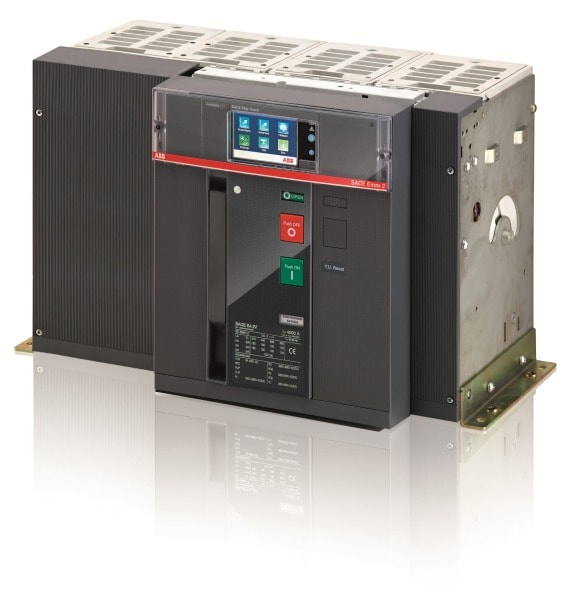

ABB - E4.2/MT 3200 MP 4p Earth DOWN Erdungseinschub Emax2

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - 1SDA081789R1
Bemessungsdauerstrom Iu - 3200 A
Bemessungsspannung - 690 V
Überlastauslöser Stromeinstellung - 1280 .. 3200 A
Gerätebauart - Einbaugerät Einschubtechnik

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

8015644883560

Sonepar Artikelnummer

121298676

Hersteller Artikelnummer

1SDA081789R1

Hersteller Typ

E4.2/MT 3200 MP 4P EARTH DOWN

Hersteller Artikel Nr.:

1SDA081789R1

Bemessungsdauerstrom Iu:

3200 A

Bemessungsspannung:

690 V

Überlastauslöser Stromeinstellung:

1280 .. 3200 A

Gerätebauart:

Einbaugerät Einschubtechnik

Anschlussart Hauptstromkreis:

Anschluss über separates Chassisteil

Polzahl:

Einstellbereich des unverzögerten Kurzschlussauslösers:

4800 .. 48000 A

Integrierter Erdschlussschutz:

Nein

Geeignet für Hutschienenmontage:

Nein

Hutschienenmontage optional:

Nein

Anzahl der Hilfskontakte als Öffner:

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Wechsler:

Mit Ausgelöstmelder:

Mit integriertem Unterspannungsauslöser:

Nein

Position des Anschlusses für Hauptstromkreis:

Anschluss über separates Chassisteil

Ausführung des Betätigungselements:

Drucktaster

Komplettgerät mit Schutzeinheit:

Motorantrieb integriert:

Nein

Motorantrieb optional:

Schutzart (IP):

IP30

Herkunftsland:

Zolltarifnummer:

85362090

Gewicht:

77.000 kg

Offener Leistungsschalter für Anlagenschutz gemäß EN 60947-2 (DIN VDE 0660, Teil 101),Offener Lasttrennschalter gemäß EN 60947-3 ( DIN VDE 0660, Teil 107).Die offenen Leistungs- / Lasttrennschalter Emax 2 entsprechen den unterschiedlichen Anlagenanforderungen von Gleich- und Wechselstromnetzen. Emax 2 sind einsetzbar zum Schutz von Energieverteilungen, Kabeln, Generatoren, Motoren und verstärkten Neutralleitern. Alle Emax 2 Leistungsschalter können mit Kommunikationsmodulen ausgestattet werden, die eine Anbindung an die Protokolle Modbus RTU, Profibus, DeviceNet™, Modbus TCP, Profinet, Ethernet/IP™ und IEC 61850 ermöglichen. Die Schutzauslöser stehen in den Versionen ''Dip-Schalter'' und ''Touch-Display'' zur Verfügung. Die Anpassung des Bemessungsstromes ist über ein Bemessungsstrom-Modul (Rating plug) möglich.Die Leistungsanschlüsse sind horizontal oder vertikal orientierbar. Umfangreiche Anschlussumbausätze, mechanisches und elektrisches Zubehör sind für die Festeinbau- und ausfahrbaren Versionen lieferbar.[Vorherige lokale Bestellnummer: 1SDA081789R0001]
