Auslaufprodukt

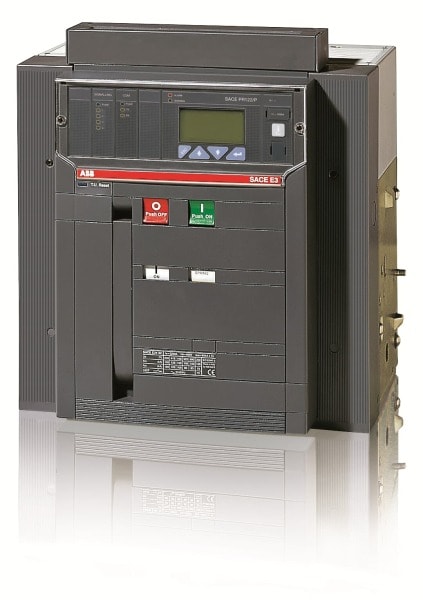

ABB - EMAX E3N 10 PR122/DC R1000 3P F VR Offener Leistungsschalter Emax mit Rückseit

Für Preisinformation und Bestellung bitte anmelden

solange Vorrat (beim Lieferanten)

Wesentliche Daten

Hersteller Artikel Nr. - 1SDA064601R1
Bemessungsdauerstrom Iu - 1000 A
Bemessungsspannung - 750 V
Überlastauslöser Stromeinstellung - 400 .. 1000 A
Gerätebauart - Einbaugerät Festeinbautechnik

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

8015644674946

Sonepar Artikelnummer

121296127

Hersteller Artikelnummer

1SDA064601R1

Hersteller Typ

E3N 1000 PR122/DC IN=1000A 3P F VR<HR

Hersteller Artikel Nr.:

1SDA064601R1

Bemessungsdauerstrom Iu:

1000 A

Bemessungsspannung:

750 V

Überlastauslöser Stromeinstellung:

400 .. 1000 A

Gerätebauart:

Einbaugerät Festeinbautechnik

Anschlussart Hauptstromkreis:

Bolzenanschluss

Polzahl:

Einstellbereich des unverzögerten Kurzschlussauslösers:

1500 .. 15000 A

Verlustleistung:

61 W

Integrierter Erdschlussschutz:

Nein

Geeignet für Hutschienenmontage:

Nein

Hutschienenmontage optional:

Nein

Anzahl der Hilfskontakte als Öffner:

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Wechsler:

Mit Ausgelöstmelder:

Mit integriertem Unterspannungsauslöser:

Nein

Position des Anschlusses für Hauptstromkreis:

hinten

Ausführung des Betätigungselements:

Drucktaster

Komplettgerät mit Schutzeinheit:

Motorantrieb integriert:

Nein

Motorantrieb optional:

Schutzart (IP):

IP30

Herkunftsland:

Zolltarifnummer:

85362090

Gewicht:

60.000 kg

Offener Leistungsschalter für Anlagenschutz gemäß EN 60947-2 (DIN VDE 0660, Teil 101),Offener Lasttrennschalter gemäß EN 60947-3 ( DIN VDE 0660, Teil 107).Die offenen Leistungs- / Lasttrennschalter Emax 2 entsprechen den unterschiedlichen Anlagenanforderungen von Gleich- und Wechselstromnetzen. Emax 2 sind einsetzbar zum Schutz von Energieverteilungen, Kabeln, Generatoren, Motoren und verstärkten Neutralleitern. Alle Emax 2 Leistungsschalter können mit Kommunikationsmodulen ausgestattet werden, die eine Anbindung an die Protokolle Modbus RTU, Profibus, DeviceNet™, Modbus TCP, Profinet, Ethernet/IP™ und IEC 61850 ermöglichen. Die Schutzauslöser stehen in den Versionen ''Dip-Schalter'' und ''Touch-Display'' zur Verfügung. Die Anpassung des Bemessungsstromes ist über ein Bemessungsstrom-Modul (Rating plug) möglich.Die Leistungsanschlüsse sind horizontal oder vertikal orientierbar. Umfangreiche Anschlussumbausätze, mechanisches und elektrisches Zubehör sind für die Festeinbau- und ausfahrbaren Versionen lieferbar.[Lokale Bestellnummer: 1SDA064601R0001]
