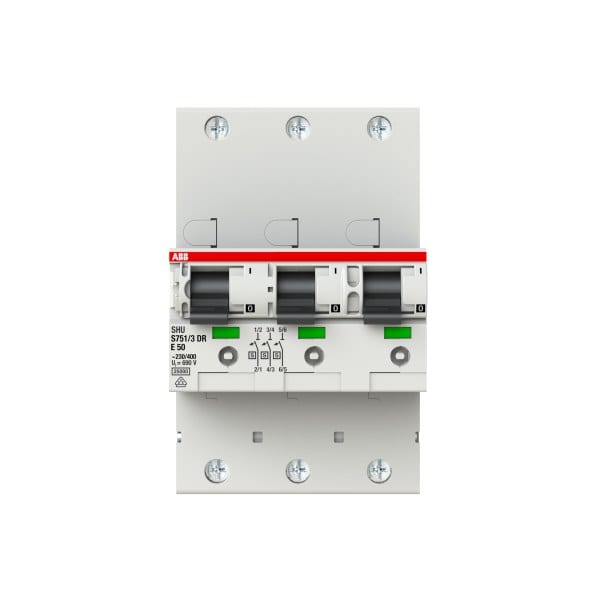

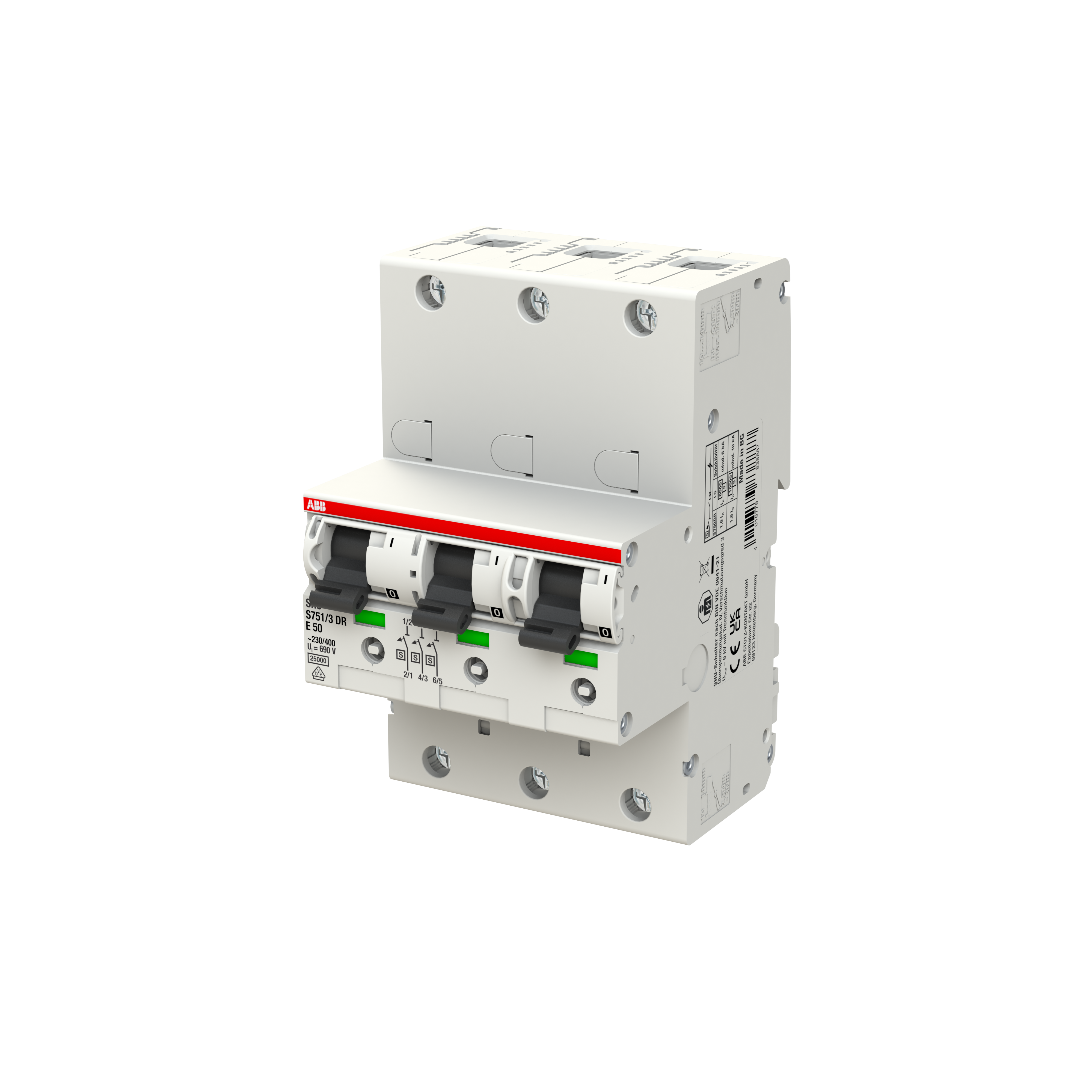

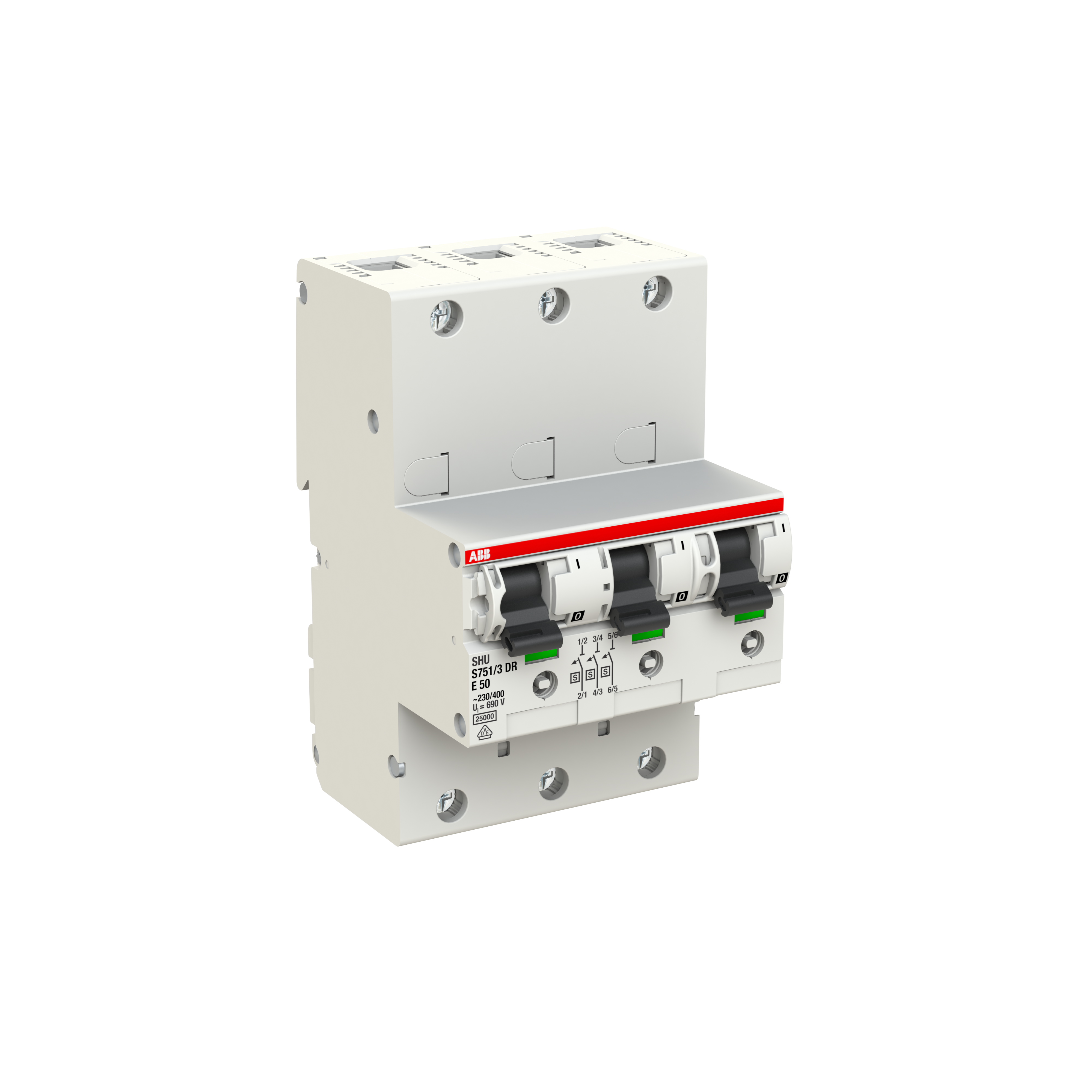

ABB - Hauptleitungsschutzschalter SH-Schalter in E-Char. 25kA 50A 3x1P
Für Preisinformation und Bestellung bitte anmelden
Wesentliche Daten
Hersteller Artikel Nr. - 2CDH781001R2502
Auslösecharakteristik - E
Polzahl - 3
Bemessungsstrom - 50 A
Mitschaltender Neutralleiter - Nein
Verpackung und Lieferbedingungen
1 Stück
Produkt vom Umtausch ausgeschlossen
EAN
4016779838887
Sonepar Artikelnummer
121300736
Hersteller Artikelnummer
2CDH781001R2502
Hersteller Typ
S751/3DR-E50
Hersteller Artikel Nr.:
2CDH781001R2502
Auslösecharakteristik:
E
Polzahl:
3
Bemessungsstrom:
50 A
Mitschaltender Neutralleiter:
Nein
Montageart:
DIN-Schiene
Bemessungsisolationsspannung Ui:
690 V
Bemessungsabschaltvermögen:
25 kA
Überspannungskategorie:
4
Verschmutzungsgrad:
3
Schutzart (IP):
IP20
Herkunftsland:
BG
Zolltarifnummer:
85369095
Gewicht:
1.050 kg
Die selektiven Haupt-Sicherungsautomaten der Baureihe S750DR sind nach DIN VDE 0641-21 als spannungsunabhängige selektive Hauptleitungsschutzschalter (SHU) zertifiziert sowie laienbedienbar und für die höchste Überspannungskategorie ausgelegt. Ihr Anwendungsgebiet ist vielfältig: als Trennvorrichtung am Zählerplatz gemäß der TAB der Netzbetreiber bzw. VDE-AR-N 4101 genauso wie in allen Niederspannungs-Hauptverteilungen zum Schutz von Verteilungsstromkreisen und als Freischalteinrichtung mit Trennfunktion. Hervorzuheben sind die besonderen Selektivitätseigenschaften zur Sicherstellung einer hohen Anlagenverfügbarkeit. Sie sind zur Montage auf einer 35 mm Hutprofil-Schiene nach DIN EN 60715 vorgesehen. Geräte der S 750DR-Familie beinhalten eine integrierte Sperrmöglichkeit, die eine gleichzeitige Blockierung der 3 Pole einer Drehstrom-Versorgung ermöglicht. Der integrierte Sperrschieber verriegelt in EIN- oder AUS-Stellung und kann zusätzlich mit Vorhängeschloss, Drahtplombe oder Kabelbinder gesichert werden. Der Schaltzustand kann über einen anbaubaren Hilfsschalter überwacht werden.
