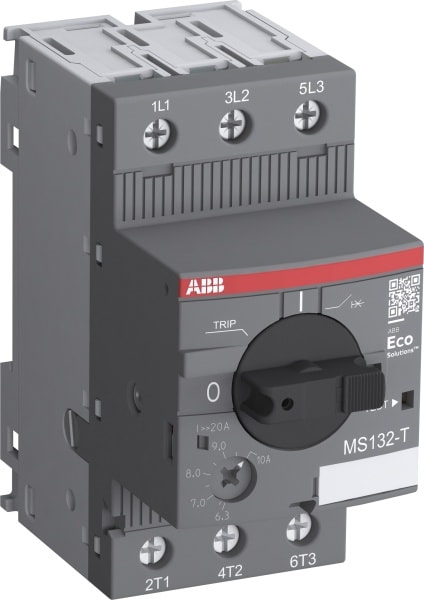

ABB - MS Transformatorschutzschalter primär-seitig Auslöseklasse 10 2,5A

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - 1SAM340000R1007
Bemessungsdauerstrom Iu - 2.5 A
Bemessungsspannung - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz - 100 kA
Überlastauslöser Stromeinstellung - 1.6 .. 2.5 A

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

4013614484971

Sonepar Artikelnummer

120439676

Hersteller Artikelnummer

1SAM340000R1007

Hersteller Typ

MS132-2.5T, 1,6 - 2,5A

Hersteller Artikel Nr.:

1SAM340000R1007

Bemessungsdauerstrom Iu:

2.5 A

Bemessungsspannung:

690 V

Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz:

100 kA

Überlastauslöser Stromeinstellung:

1.6 .. 2.5 A

Gerätebauart:

Komplettgerät im Gehäuse

Anschlussart Hauptstromkreis:

Schraubanschluss

Polzahl:

Einstellbereich des unverzögerten Kurzschlussauslösers:

50 A

Verlustleistung:

4.8 W

Integrierter Erdschlussschutz:

Nein

Geeignet für Hutschienenmontage:

Hutschienenmontage optional:

Anzahl der Hilfskontakte als Öffner:

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Wechsler:

Mit Ausgelöstmelder:

Mit integriertem Unterspannungsauslöser:

Nein

Position des Anschlusses für Hauptstromkreis:

vorne

Ausführung des Betätigungselements:

Drehknopf

Komplettgerät mit Schutzeinheit:

Motorantrieb integriert:

Nein

Motorantrieb optional:

Nein

Schutzart (IP):

IP20

Herkunftsland:

Zolltarifnummer:

85362010

Gewicht:

0.265 kg

Transformatorschutzschalter MS132-T mit thermischem und elektromagnetischem Schutz steht für die kompakte und leistungsstarke Baureihe mit hohem Kurzschlussausschaltvermögen für den Transformatorschutz bis 25 A mit einer Modulbreite von 45 mm. Bei diesem Gerät wird der primärseitige Transformatornennstrom durch Einstellen an der Stromskala thermisch überwacht. Die Kurzschlussauslösung erfolgt bei Auftreten des 20-fachen Gerätenennstroms. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/TRIP/0. Darüber hinaus verfügt MS132-T über eine Kurzschlussanzeige. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position direkt verriegelbar. Hilfs-, Signal- und Kurschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 1-Phaseneinspeiseblöcke bis 25 mm² und Phasenverbinder unterstützen die Verdrahtung von 1-Phasentransformatoren.
