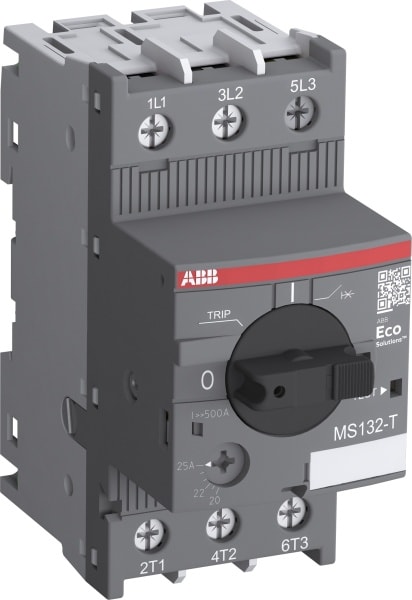

ABB - MS Transformatorschutzschalter primär-seitig Auslöseklasse 10 25A

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - 1SAM340000R1014
Bemessungsdauerstrom Iu - 25 A
Bemessungsspannung - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz - 50 kA
Überlastauslöser Stromeinstellung - 20 .. 25 A

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

4013614485046

Sonepar Artikelnummer

120439683

Hersteller Artikelnummer

1SAM340000R1014

Hersteller Typ

MS132-25T, 20 - 25A

Hersteller Artikel Nr.:

1SAM340000R1014

Bemessungsdauerstrom Iu:

25 A

Bemessungsspannung:

690 V

Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz:

50 kA

Überlastauslöser Stromeinstellung:

20 .. 25 A

Gerätebauart:

Komplettgerät im Gehäuse

Anschlussart Hauptstromkreis:

Schraubanschluss

Polzahl:

Einstellbereich des unverzögerten Kurzschlussauslösers:

500 A

Verlustleistung:

5.7 W

Integrierter Erdschlussschutz:

Nein

Geeignet für Hutschienenmontage:

Hutschienenmontage optional:

Anzahl der Hilfskontakte als Öffner:

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Wechsler:

Mit Ausgelöstmelder:

Mit integriertem Unterspannungsauslöser:

Nein

Position des Anschlusses für Hauptstromkreis:

vorne

Ausführung des Betätigungselements:

Drehknopf

Komplettgerät mit Schutzeinheit:

Motorantrieb integriert:

Nein

Motorantrieb optional:

Nein

Schutzart (IP):

IP20

Herkunftsland:

Zolltarifnummer:

85362010

Gewicht:

0.310 kg

Transformatorschutzschalter MS132-T mit thermischem und elektromagnetischem Schutz steht für die kompakte und leistungsstarke Baureihe mit hohem Kurzschlussausschaltvermögen für den Transformatorschutz bis 25 A mit einer Modulbreite von 45 mm. Bei diesem Gerät wird der primärseitige Transformatornennstrom durch Einstellen an der Stromskala thermisch überwacht. Die Kurzschlussauslösung erfolgt bei Auftreten des 20-fachen Gerätenennstroms. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/TRIP/0. Darüber hinaus verfügt MS132-T über eine Kurzschlussanzeige. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position direkt verriegelbar. Hilfs-, Signal- und Kurschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 1-Phaseneinspeiseblöcke bis 25 mm² und Phasenverbinder unterstützen die Verdrahtung von 1-Phasentransformatoren.
