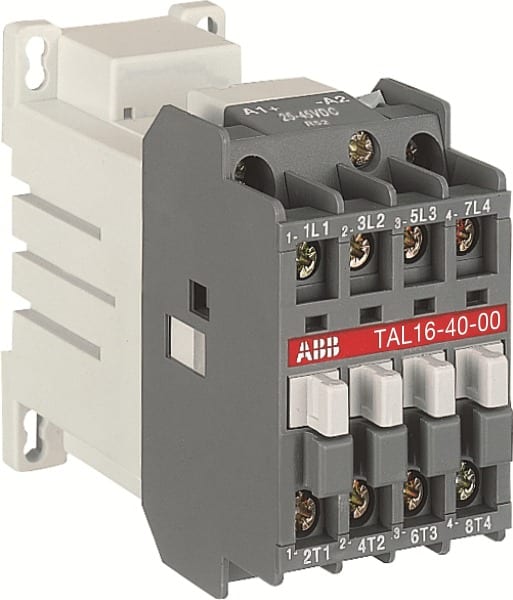

ABB - TAL Schütz 17-32V DC 4-polig/Bahnzulassung

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - 1SBL183561R5100
Bemessungssteuerspeisespannung DC - 17 .. 32 V
Spannungsart zur Betätigung - DC
Anzahl der Öffner als Hauptkontakte - 2
Anzahl der Schließer als Hauptkontakte - 2

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3471522318510

Sonepar Artikelnummer

121291175

Hersteller Artikelnummer

1SBL183561R5100

Hersteller Typ

TAL16-22-00 SCHÜTZ 17-32V DC

Hersteller Artikel Nr.:

1SBL183561R5100

Bemessungssteuerspeisespannung DC:

17 .. 32 V

Spannungsart zur Betätigung:

Anzahl der Öffner als Hauptkontakte:

Anzahl der Schließer als Hauptkontakte:

Bemessungsbetriebsstrom Ie bei AC-1, 400 V:

30 A

Anschlussart Hauptstromkreis:

Schraubanschluss

Betriebsspannung AC 50 Hz:

690 V

Betriebsspannung AC 60 Hz:

690 V

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Öffner:

Geeignet für Reiheneinbau:

Nein

Breite:

44 mm

Höhe:

78 mm

Tiefe:

97 mm

Herkunftsland:

Zolltarifnummer:

85365080

Gewicht:

0.520 kg

Die 4-poligen TAL16 Schütze werden hauptsächlich zur Steuerung von leicht- oder nicht-induktiven Leistungskreisen bis 690V AC oder 220V DC eingesetzt. Die Schütze können auch für viele andere Anwendungen wie Isolierung, Kondensatorschaltung, Beleuchtung eingesetzt werden. Die 1-stöckigen, 4-poligen Schütze der Serie TAL. sind in Blockbauweise ausgeführt.- Hauptpole und Hilfskontaktblöcke: 4 Hauptpole (2S+2Ö), ohne eingebaute Hilfskontakte, die Installation von zusätzlichen vorderen oder seitlichen Anbau-Hilfskontaktblöcke ist möglich.- Steuerkreis: Gleichstrombetrieb mit Dauermagnetkreis. Die Polarität an den Spulenanschlüssen (A1+ und A2-) muss beachtet werden.TAL-Schütze besitzen eine Bahnzulassung
