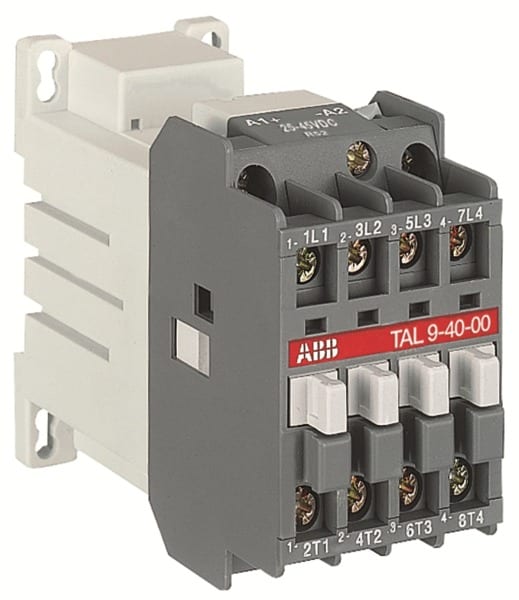

ABB - TAL Schütz 17-32V DC 4-polig/Bahnzulassung

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - 1SBL143561R5100
Bemessungssteuerspeisespannung DC - 17 .. 32 V
Spannungsart zur Betätigung - DC
Anzahl der Öffner als Hauptkontakte - 2
Anzahl der Schließer als Hauptkontakte - 2

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3471522312518

Sonepar Artikelnummer

121291218

Hersteller Artikelnummer

1SBL143561R5100

Hersteller Typ

TAL9-22-00 17-32V-DC

Hersteller Artikel Nr.:

1SBL143561R5100

Bemessungssteuerspeisespannung DC:

17 .. 32 V

Spannungsart zur Betätigung:

Anzahl der Öffner als Hauptkontakte:

Anzahl der Schließer als Hauptkontakte:

Bemessungsbetriebsstrom Ie bei AC-1, 400 V:

25 A

Anschlussart Hauptstromkreis:

Schraubanschluss

Betriebsspannung AC 50 Hz:

690 V

Betriebsspannung AC 60 Hz:

690 V

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Öffner:

Geeignet für Reiheneinbau:

Nein

Breite:

44 mm

Höhe:

78 mm

Tiefe:

97 mm

Herkunftsland:

Zolltarifnummer:

85365080

Gewicht:

0.520 kg

Die 4-poligen AL9 Schütze werden hauptsächlich zur Steuerung von Leistungskreisen bis 690V AC oder 220V DC eingesetzt. Die Schütze können auch für viele andere Anwendungen wie Isolierung, Kondensatorschaltung, Beleuchtung eingesetzt werden. Die 1-stöckigen, 4-poligen Schütze der Serie AL. sind in Blockbauweise ausgeführt.- Hauptpole und Hilfskontaktblöcke: 4 Hauptpole (2S+2Ö), ohne eingebaute Hilfskontakte, die Installation von zusätzlichen vorderen oder seitlichen Anbau-Hilfskontaktblöcke ist möglich.- Steuerkreis: Gleichstrombetrieb mit Dauermagnetkreis. Die Polarität an den Spulenanschlüssen (A1+ und A2-) muss beachtet werden
