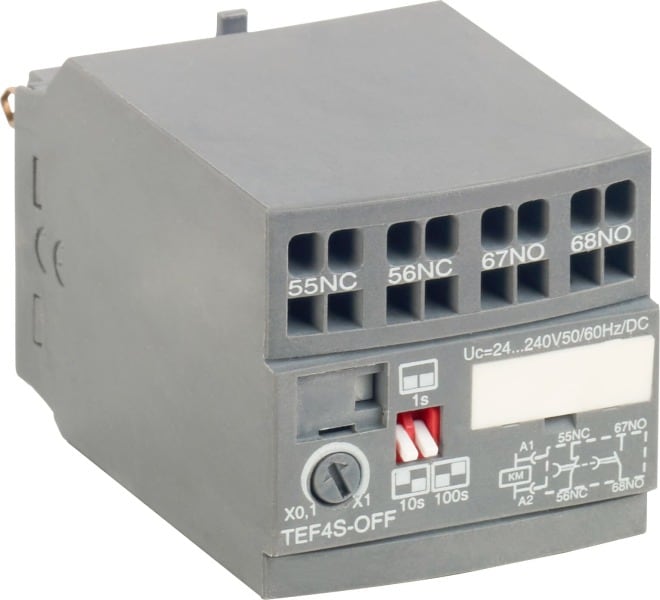

ABB - TEF Elektronisches Zeitrelais passend für AF09 - AF96
Für Preisinformation und Bestellung bitte anmelden
Wesentliche Daten
Hersteller Artikel Nr. - 1SBN020115R1000
Schaltfunktion - abfallverzögert
Einstellzeit - 0.1 .. 100 s
Anzahl der Kontakte als Schließer - 1
Anzahl der Kontakte als Öffner - 1
Verpackung und Lieferbedingungen
1 Stück
Produkt vom Umtausch ausgeschlossen
EAN
3471523130661
Sonepar Artikelnummer
120441658
Hersteller Artikelnummer
1SBN020115R1000
Hersteller Typ
TEF4S-OFF
Hersteller Artikel Nr.:
1SBN020115R1000
Schaltfunktion:
abfallverzögert
Einstellzeit:
0.1 .. 100 s
Anzahl der Kontakte als Schließer:
1
Anzahl der Kontakte als Öffner:
1
Anzahl der Kontakte als Wechsler:
0
Wirkprinzip:
elektronisch
Herkunftsland:
CN
Zolltarifnummer:
85364900
Gewicht:
0.065 kg
Die frontseitig aufgerasteten elektronischen Zeitrelais TEF4 werden für vom Steuerungssystem unabhängige Zeitsteuerungsaufgaben eingesetzt und sind mit Ansprech- und mit Rückfallverzögerung erhältlich.TEF4 elektronische Zeitrelais werden frontseitig auf AF Schütze oder NF Hilfsschütze montiert und verriegelt. Eine mechanische Anzeige gibt den Schützstatus an.TEF4 elektronische Zeitrelais werden über einen parallel geschalteten Direktanschluss zu den Spulenklemmen A1 – A2 des Schützes oder Hilfsschützes mit Strom versorgt. Zum Schutz vor Stoßspannungen in derSchützspule ist ein Varistor in das Zeitrelais integriert.Mit TEF4-ON bzw. TEF4-OFF sind unabhängig vom Steuerungssystem um bis zu 100 s zeitverzögerte Funktionen in drei verschiedenen Zeitbereichen möglich. Die Zeitverzögerungsbereiche werden über einen Schalter ausgewählt, die Einstellung der Zeitverzögerung erfolgt mit einem Drehschalter. Die Zeitsteuerungsfunktion wird aktiviert, indem das Gerät geschlossen oder geöffnet wird, auf dem das Zeitrelais montiert ist.Die Version mit Rückfallverzögerung arbeitet ohne zusätzliche Steuerspannung.
