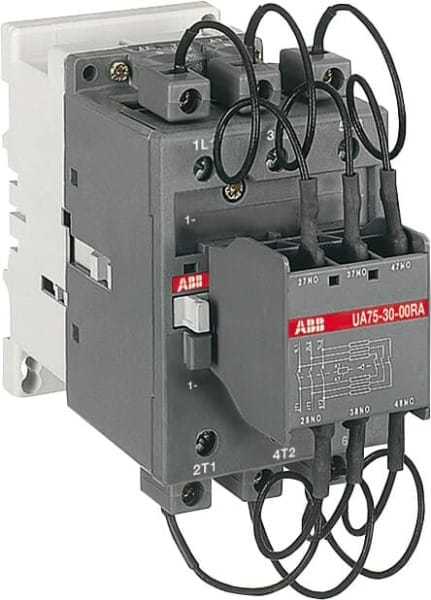

ABB - UA Kondensatorschütz 230-240V 50Hz / 240-260V 60Hz

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - 1SBL371024R8800
Bemessungssteuerspeisespannung AC 50 Hz - 230 .. 240 V
Spannungsart zur Betätigung - AC
Bemessungsblindleistung bei 400 V, 50 Hz - 50 kvar
Anzahl der Hilfskontakte als Öffner - 0

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3471522304889

Sonepar Artikelnummer

121291347

Hersteller Artikelnummer

1SBL371024R8800

Hersteller Typ

UA63-30-00-RA 230-240V50HZ

Hersteller Artikel Nr.:

1SBL371024R8800

Bemessungssteuerspeisespannung AC 50 Hz:

230 .. 240 V

Spannungsart zur Betätigung:

Bemessungsblindleistung bei 400 V, 50 Hz:

50 kvar

Anzahl der Hilfskontakte als Öffner:

Anzahl der Hilfskontakte als Schließer:

Bemessungssteuerspeisespannung AC 60 Hz:

240 .. 260 V

Anzahl der Öffner als Hauptkontakte:

Anzahl der Schließer als Hauptkontakte:

Anschlussart Hauptstromkreis:

Schraubanschluss

Betriebsspannung AC 50 Hz:

690 V

Betriebsspannung AC 60 Hz:

690 V

Bemessungsblindleistung bei 400 V, 60 Hz:

50 kvar

Breite:

70 mm

Höhe:

150 mm

Tiefe:

140.4 mm

Herkunftsland:

Zolltarifnummer:

85365080

Gewicht:

1.350 kg

Die 3-poligen Schütze UA63-30-00RA zur Kondensatorschaltung, können in Anlagen eingesetzt werden, bei denen der Spitzenstrom weit über dem 100-fachen Nenn-Effektivstrom liegt. Die Schütze werden komplett mit ihren Dämpfungswiderständen geliefert und müssen ohne zusätzliche Induktivitäten eingesetzt werden. Ihre elektrische Lebensdauer beträgt 250 000 Schaltspiele bei Ue < 500 V und 100 000 Schaltspiele bei 500 V <= Ue <= 690 V. Die Schütze UA..RA sind mit einem speziellen Frontblock ausgestattet, der die serielle Einfügung von 3 Dämpfungswiderständen in den Stromkreis gewährleistet, um die Stromspitze bei der Erregung der Kondensatorbank zu begrenzen. Ihr Anschluss gewährleistet auch die Vorladung der Kondensatoren, um die zweite Stromspitze beim Einschalten der Hauptpole zu begrenzen. Durch den Einsatz von Widerständen kann die höchste Stromspitze des Kondensators beim Einschalten unabhängig von ihrer Höhe gedämpft werden. Die 3-poligen Schütze der Baureihe UA...RA sind in Blockbauweise ausgeführt. - Hauptpole: 3 Hauptpole - Steuerstromkreis: Wechselstrombetätigt mit laminiertem Magnetkreis
