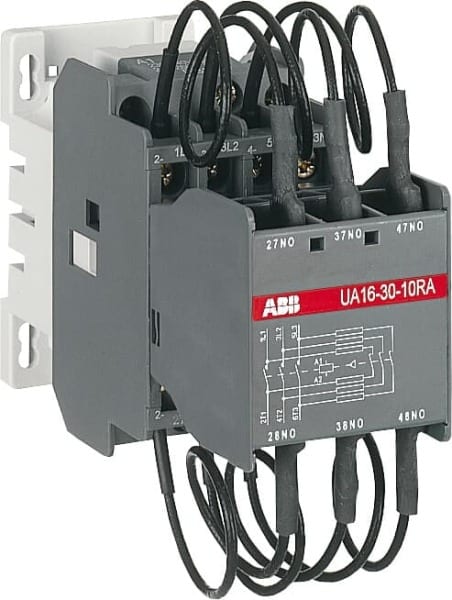

ABB - UA Kondensatorschütz 24V 50/60Hz

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - 1SBL181024R8110
Bemessungssteuerspeisespannung AC 50 Hz - 24 V
Spannungsart zur Betätigung - AC
Bemessungsblindleistung bei 400 V, 50 Hz - 12.5 kvar
Anzahl der Hilfskontakte als Öffner - 0

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3471522300812

Sonepar Artikelnummer

121291725

Hersteller Artikelnummer

1SBL181024R8110

Hersteller Typ

UA16-30-10-RA 24V50HZ

Hersteller Artikel Nr.:

1SBL181024R8110

Bemessungssteuerspeisespannung AC 50 Hz:

24 V

Spannungsart zur Betätigung:

Bemessungsblindleistung bei 400 V, 50 Hz:

12.5 kvar

Anzahl der Hilfskontakte als Öffner:

Anzahl der Hilfskontakte als Schließer:

Bemessungssteuerspeisespannung AC 60 Hz:

24 V

Anzahl der Öffner als Hauptkontakte:

Anzahl der Schließer als Hauptkontakte:

Anschlussart Hauptstromkreis:

Schraubanschluss

Betriebsspannung AC 50 Hz:

690 V

Betriebsspannung AC 60 Hz:

690 V

Bemessungsblindleistung bei 400 V, 60 Hz:

12.5 kvar

Breite:

44 mm

Höhe:

120 mm

Tiefe:

107 mm

Herkunftsland:

Zolltarifnummer:

85365080

Gewicht:

0.460 kg

Die 3-poligen Schütze UA16-30-10-RA zur Kondensatorschaltung können in Anlagen eingesetzt werden, bei denen der Spitzenstrom weit über dem 100-fachen Nenn-Effektivstrom liegt. Die Schütze werden komplett mit ihren Dämpfungswiderständen geliefert und müssen ohne zusätzliche Induktivitäten eingesetzt werden. Ihre elektrische Lebensdauer beträgt 250 000 Schaltspiele bei Ue < 500 V und 100 000 Schaltspiele bei 500 V <= Ue <= 690 V. Die Schütze UA..RA sind mit einem speziellen Frontblock ausgestattet, der die serielle Einfügung von drei Dämpfungswiderständen in den Stromkreis gewährleistet, um die Stromspitze bei der Erregung der Kondensatorbank zu begrenzen. Ihr Anschluss gewährleistet auch die Vorladung der Kondensatoren, um die zweite Stromspitze beim Einschalten der Hauptpole zu begrenzen. Durch den Einsatz von Widerständen kann die höchste Stromspitze des Kondensators beim Einschalten unabhängig von ihrer Höhe gedämpft werden. Die 3-poligen Schütze der Baureihe UA...RA sind in Blockbauweise ausgeführt.
