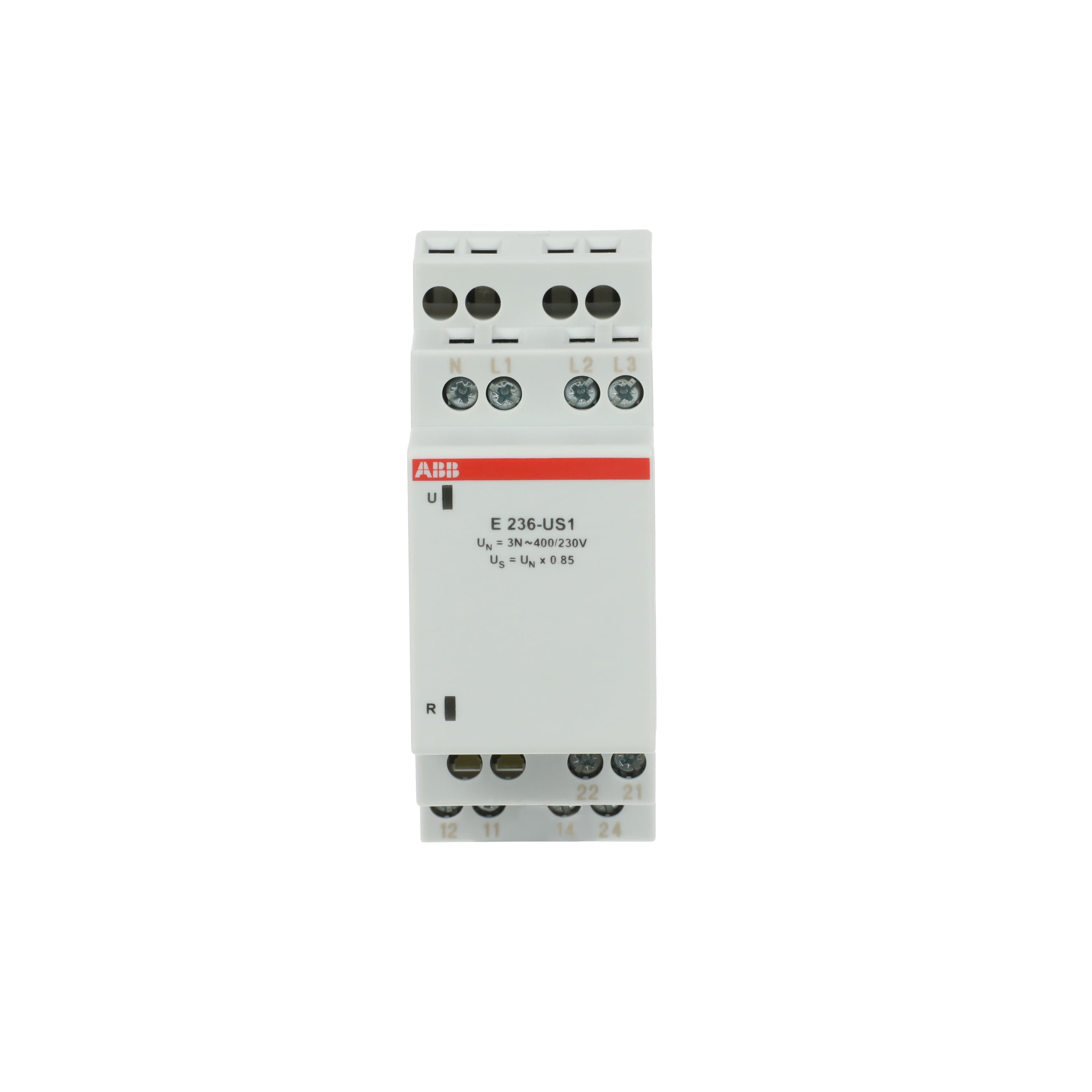

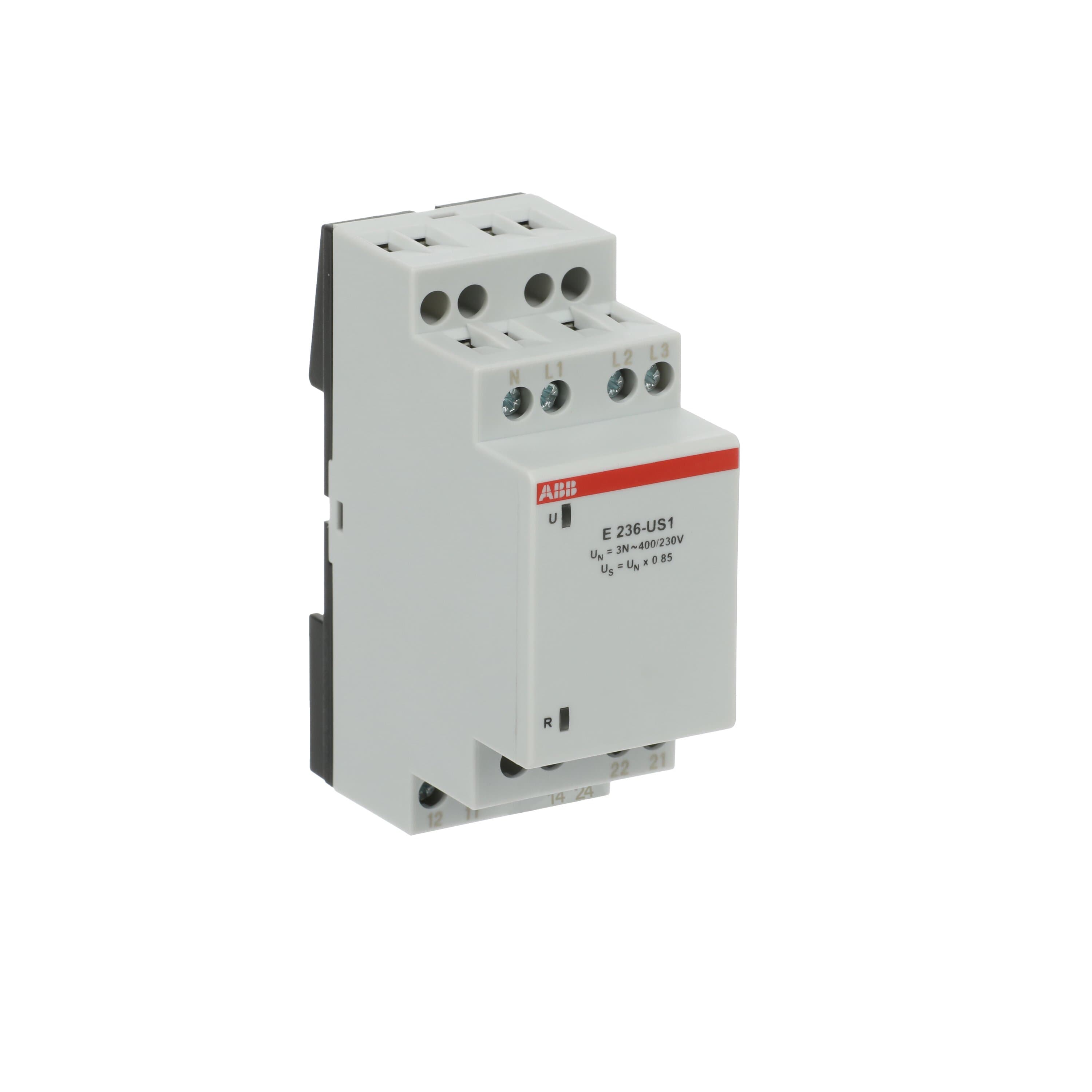

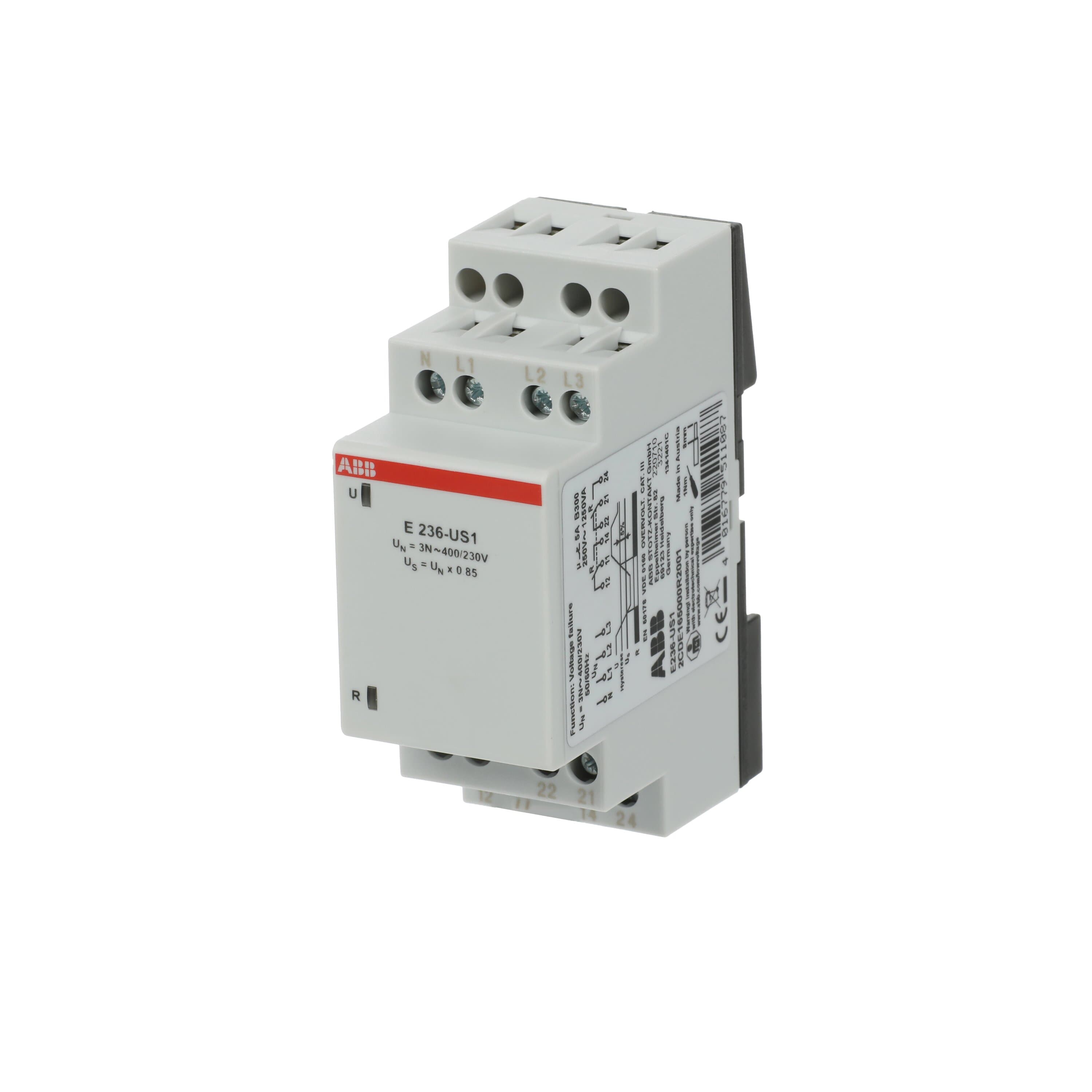

ABB - Unterspannungsrelais 3Ph.+N 2 Wechsler
Für Preisinformation und Bestellung bitte anmelden
Wesentliche Daten
Hersteller Artikel Nr. - 2CDE165000R2001
Bemessungsspannung - 250 V
Angegebener Messbereich - 3N, 400/230 V
Auslöseverzögerung - 100 ms
Spannungsart - AC
Verpackung und Lieferbedingungen
1 Stück
Produkt vom Umtausch ausgeschlossen
EAN
4016779511087
Sonepar Artikelnummer
120377608
Hersteller Artikelnummer
2CDE165000R2001
Hersteller Typ
E236-US 1, 2We
Hersteller Artikel Nr.:
2CDE165000R2001
Bemessungsspannung:
250 V
Angegebener Messbereich:
3N, 400/230 V
Auslöseverzögerung:
100 ms
Spannungsart:
AC
Montageart:
DIN-Schiene
Bemessungsfrequenz:
50 .. 60 Hz
Max. Schaltleistung:
1250 VA
Max. elektrische Schalthäufigkeit:
60 c/min
Breite in Teilungseinheiten:
2
Einbauhöhe:
87 mm
Schutzart (IP):
IP20
Herkunftsland:
AT
Zolltarifnummer:
85364900
Gewicht:
0.100 kg
Die grüne LED leuchtet, wenn die Speisespannung angelegt ist. Wenn jede Phasenspannung 195 V übersteigt (US1) oder den voreingestellten Schwellwert (US2) mit Bezug auf den Neutral-leiter einschließlich der Hysterese beim Einschalten des Gerätes übersteigt, schaltet das Relais sofort in die Arbeitsstellung. Die gelbe LED leuchtet. Wenn zumindest eine Phasenspannung unter den Schwellwert fällt, geht das Relais wieder in seine normale Position und die gelbe LED erlischt. Falls auch Phase 2 ausfällt, erlischt auch die grüne LED.Der Neutralleiter muss verbunden werden!
