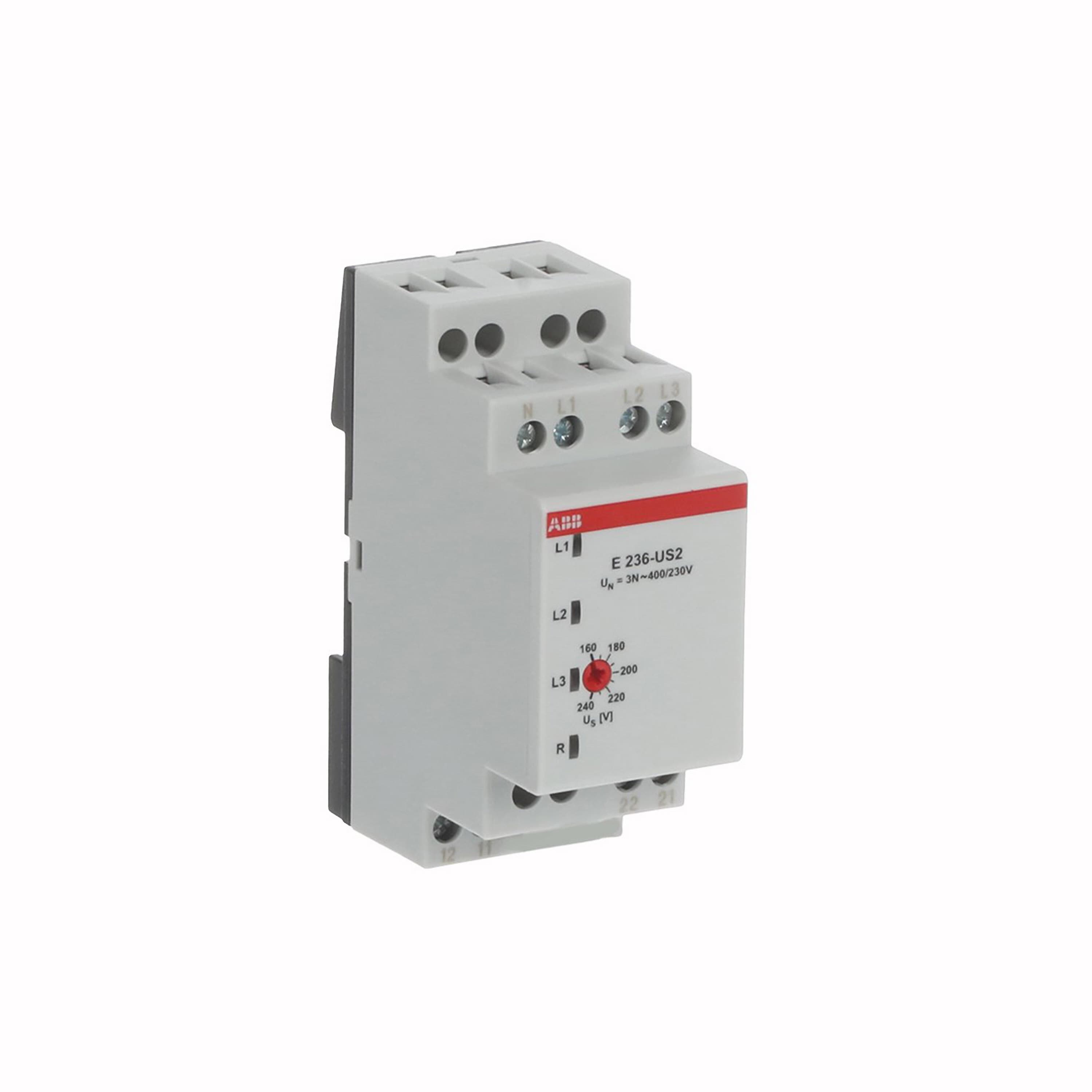

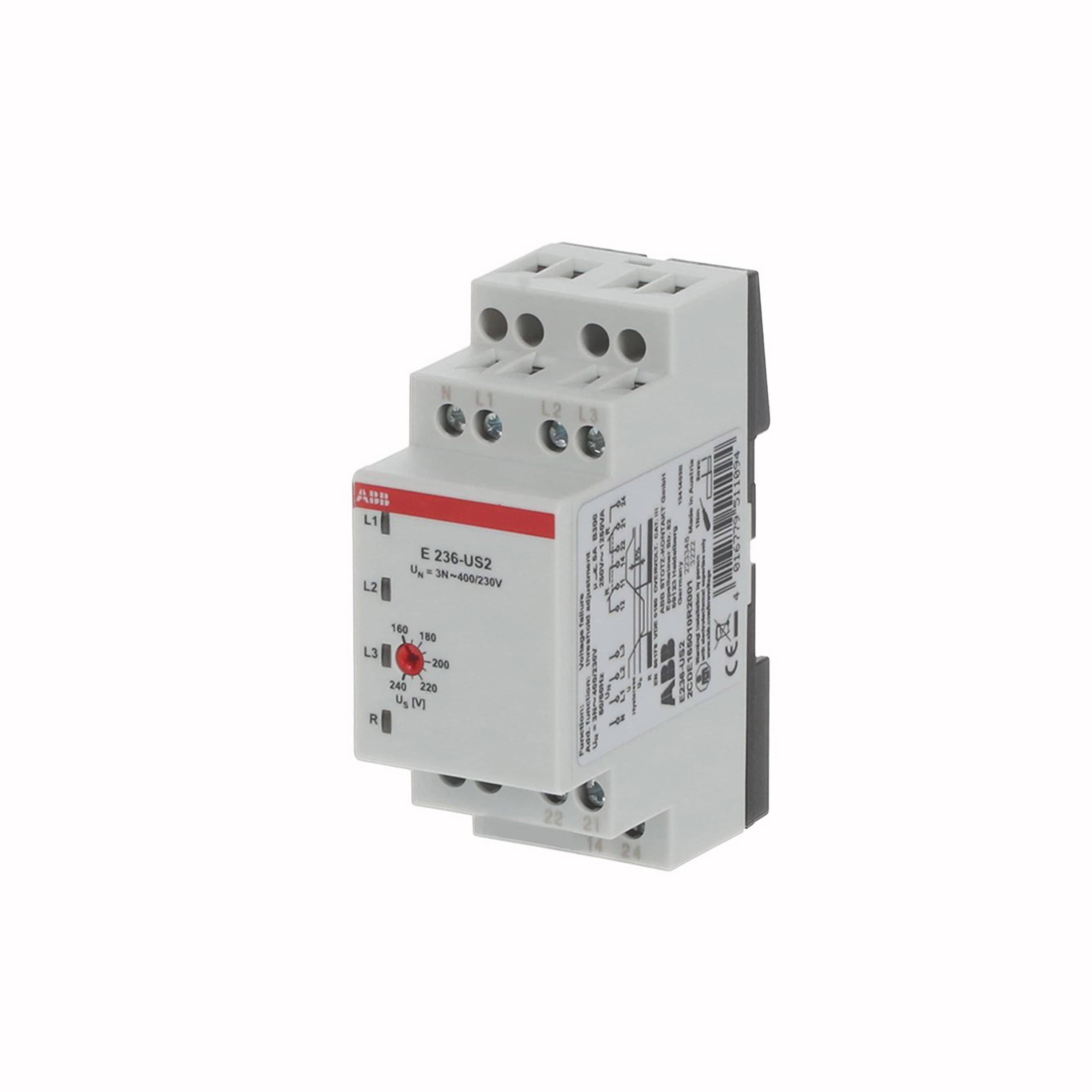

ABB - Unterspannungsrelais 3Ph.+N 2 Wechsler

Die grüne LED leuchtet, wenn die Speisespannung angelegt ist. Wenn jede Phasenspannung 195 V übersteigt (US1) oder den voreingestellten Schwellwert (US2) mit Bezug auf den Neutral-leiter einschließlich der Hysterese beim Einschalten des Gerätes übersteigt, schaltet das Relais sofort in die Arbeitsstellung. Die gelbe LED leuchtet. Wenn zumindest eine Phasenspannung unter den Schwellwert fällt, geht das Relais wieder in seine normale Position und die gelbe LED erlischt. Falls auch Phase 2 ausfällt, erlischt auch die grüne LED.Der Neutralleiter muss verbunden werden!
