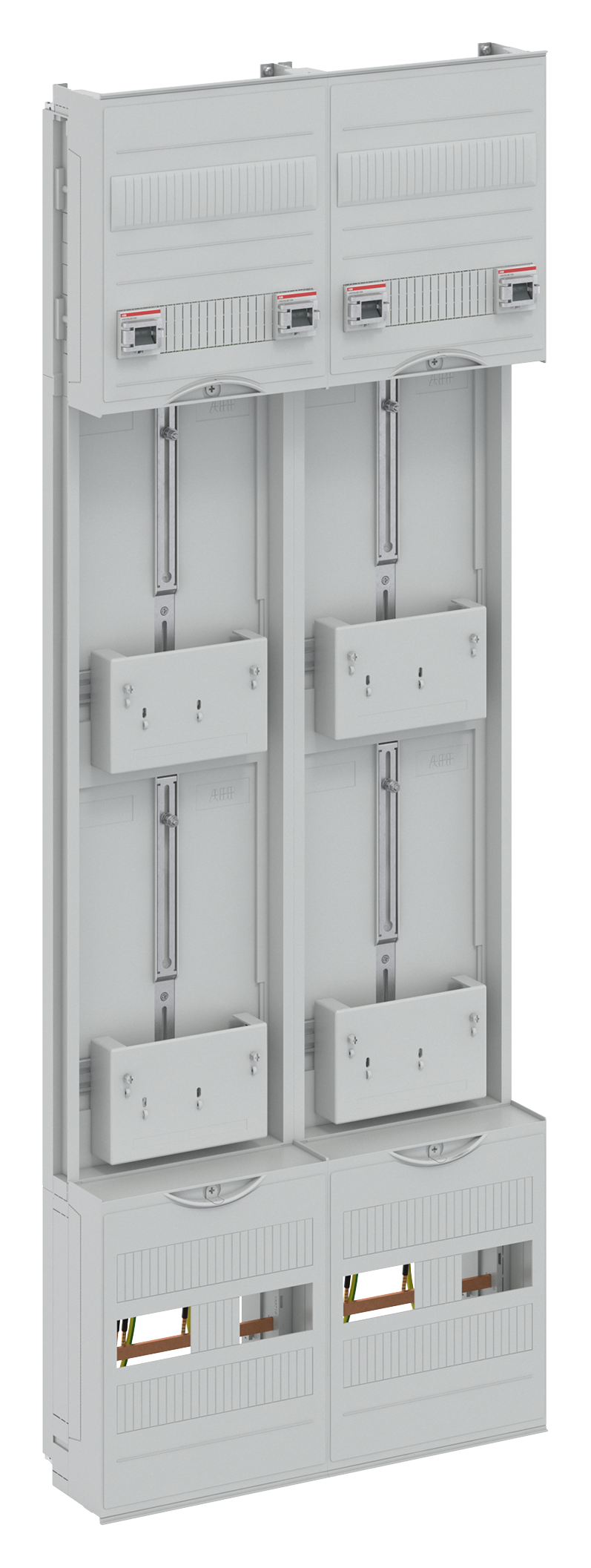

ABB - ZFeld kpl. 9RE 4Z DF29Q4

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - 2CPX054146R9999
Ausführung - 2-stöckig
Anzahl der Zählerplätze - 4
Netzseitiger Anschlussraum - mit Sammelschiene 5-polig
Hauptschalter-Bemessungsstrom - 63 A

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

4011617541462

Sonepar Artikelnummer

121304584

Hersteller Artikelnummer

2CPX054146R9999

Hersteller Typ

DF29Q4

Hersteller Artikel Nr.:

2CPX054146R9999

Ausführung:

2-stöckig

Anzahl der Zählerplätze:

Netzseitiger Anschlussraum:

mit Sammelschiene 5-polig

Hauptschalter-Bemessungsstrom:

63 A

Mit Montageplatte:

Nein

Mit Verdrahtung:

Anzahl der SG-Plätze:

Anzahl der Verteilerreihen:

Breite:

500 mm

Höhe:

1350 mm

Breite in Teilungseinheiten:

Ausführung Deckel:

geschlossen mit Vorprägung

Anschlussraum:

300 mm

Farbe:

grau

RAL-Nummer:

7035

Schutzart (IP):

IP2XC

Herkunftsland:

Zolltarifnummer:

85371098

Gewicht:

21.955 kg

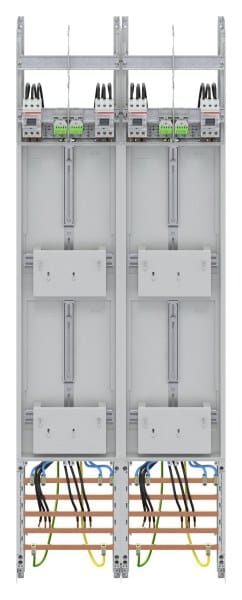

Die Zählerkomplettfelder der Baureihe DF mit Dreipunkt-Befestigung sind für den Einbau im Comfortline Schrank vorgesehen. Die Felder sind vorverdrahtet, wodurch eine schnelle und einfache Montage im Schrank gewährleistet wird. Durch die integrierten Hauptleitungsabzweigklemmen steht ein maximales Platzangebot im AAR zur Verfügung, dieser kann nach Wunsch für bis zu drei Stromkreise verwendet werden. Desweiteren ist die Leitungsführung z. B. für das intelligente Messsystem durch neue Leitungsführungskanäle optimiert worden, somit geht die Verlegung jetzt im Handumdrehen. Durch den optionalen Sammelschienenverbinder kann nach Belieben die Querverdrahtung mehrerer Felder realisiert werden. Geltende Normen: DIN VDE 0603-1, DIN 43870-1, DIN 43870-2, DIN 43870-3, VDE-AR-N 4100
