Schaltermaterial

Schalter

Taster

Wippschalter

Drucktaster

Leuchtdrucktaster

Wippen/Abdeckungen

Produktbild

Produktdatenblatt

Deeplink Produktseite

Reach-Erklärung

Maßzeichnung

Produktbild Vorderseite

Produktbild Ansicht links

Produktbild Ansicht rechts

3D / BIM Objekt

360° Ansicht

RoHS-Erklärung

CoC-Erklärung (Certificate of Conformity, benötigt für CPR)

DOC CE-Erklärung (Declaration of conformity CE)

Der Wippkontrollschalter-Einsatz Aus- und Wechselschaltung mit Glimmlampe 10 A dient zum Schalten von elektrischen Verbrauchern. Er ist beleuchtbar durch das Einsetzen der Lampen 8350, 8352, 8353, 8337-1, 8345-1 und 8344-1 sowie LED-Einsätzen. Der rückseitige Anschluss erfolgt über eine Steckklemme mit seitlichem Federlöser, und der Lampenhalter ist rückseitig einzustecken. Die Glimmlampe ist von vorn auswechselbar. Die Montage in UP-Dosen nach DIN 49073 ist erforderlich.

Hersteller Artikel Nr.

Schaltungsart

Bedienungsart

Anzahl der Betätigungswippen

Montageart

Befestigungsart

Farbe

Zusammenstellung

Anzahl der Module (bei Modulbauweise)

Tastschalter

Mit Montageplatte

Werkstoff

Werkstoffgüte

Halogenfrei

Antibakterielle Behandlung

Oberflächenschutz

Ausführung der Oberfläche

RAL-Nummer (ähnlich)

Textfeld/Beschriftungsfläche

Beleuchtung

Beleuchtungsfunktion

Beleuchtungsart

Geeignet für Schutzart (IP)

Nennspannung

Bemessungsstrom

Schaltstrom für Leuchtstofflampen

Rückmeldekontakt

Anschlussart

Heizungsschalter

Waschmaschinenschalter

Gerätebreite

Gerätehöhe

Gerätetiefe

Einbautiefe

Min. Tiefe der Gerätedose

Kompatibel mit Apple HomeKit

Kompatibel mit Google Assistant

Kompatibel mit Amazon Alexa

IFTTT-Unterstützung verfügbar

Herkunftsland

Zolltarifnummer

Gewicht

Wippkontrollschalter-Einsatz Aus- und Wechselschaltung mit Glimmlampe 10 A

Produktbild Rückseite

Der Wipptaster-Einsatz 1-polig mit 1 Schließer (Arbeitsstrom) ist für das zuverlässige Schalten elektrischer Verbraucher bis 10A ausgelegt. Er verfügt über zwei unabhängige Meldekontakte sowie rückseitigen Leiteranschluss mit Federklemme und seitlichem Federlöser für eine einfache Installation. Der Lampenhalter lässt sich rückseitig einstecken, die Glimmlampe kann bequem von vorn eingesetzt werden. Der Einsatz ist beleuchtbar mit Lampen 8350, 8352, 8353, 8337-1, 8345-1, 8344-1 oder LED-Einsätzen. Die Montage erfolgt in Unterputzdosen nach DIN 49073. Die Betätigungskraft am Schaltpunkt beträgt 7,0 bis 9,0N. Ideal für vielfältige Anwendungen im Wohn- und Zweckbau.

Ausführung

Anzahl der Kontakte als Öffner

Anzahl der Kontakte als Schließer

Mit Beleuchtung

Anzahl der Kontakte als Wechsler

Anzahl der Wendetaster

Ausführung kontaktlos

Polzahl

Mit Leuchtmittel

Mit Signallampe

Transparent

Aufdruck

Wipptaster-Einsatz 1 Schließer (Arbeitsstrom) 2 unabhängige Meldekontakte

Der Wipptaster-Einsatz für Aus- und Wechselschaltung ist ein 1-poliger Wechsler und kann flexibel als Öffner (Ruhestrom) oder Schließer (Arbeitsstrom) eingesetzt werden. Er verfügt über eine integrierte N-Klemme und eignet sich für die Montage in Unterputzdosen nach DIN 49073. Der rückseitige Leiteranschluss erfolgt über Federklemmen mit seitlichem Federlöser. Der Lampenhalter lässt sich rückseitig einstecken, die Glimmlampe kann bequem von vorn eingesetzt werden. Beleuchtbar mit Lampen 8350, 8352, 8353, 8337-1, 8345-1, 8344-1 oder LED-Einsätzen. Die Betätigungskraft liegt bei 7,0 bis 9,0N – gemessen 20mm außerhalb der Wippenmitte. Ideal für vielseitige Schaltanwendungen in Wohn- und Zweckbauten.

Wipptaster-Einsatz Aus- und Wechselschaltung mit N-Klemme 10 A

Der Wipptaster-Einsatz 1-polig mit Schließer (Arbeitsstrom) und integrierter N-Klemme ist für Schaltanwendungen mit Relais und Tastdimmern ausgelegt. Ausgestattet mit einer Glimmlampe Typ 8352 (1mA) bietet er eine praktische Orientierung bei Dunkelheit. Die Lampe ist von vorn auswechselbar, Ersatzlampen sind unter den Typen 8360, 8362, 8363 sowie als LED-Einsätze erhältlich. Der rückseitige Anschluss erfolgt über Federklemmen mit seitlichem Federlöser. Die Montage ist in Unterputzdosen nach DIN 49073 vorgesehen. Die Betätigungskraft beträgt 7,0 bis 9,0N – gemessen 20mm außerhalb der Wippenmitte. Ideal für moderne Lichtsteuerungen mit Sicht- und Tastfunktion.

Wipptaster-Einsatz 1-poliger Taster 1 Schließer 10 A mit N-Klemme mit Glimmlampe

Der Wipptaster-Einsatz 1-polig mit Schließer (Arbeitsstrom) und integrierter N-Klemme eignet sich zum Schalten elektrischer Verbraucher. Der rückseitige Anschluss erfolgt über Federklemme mit seitlichem Federlöser und ermöglicht eine schnelle, sichere Verdrahtung. Der Einsatz ist beleuchtbar durch das Einsetzen von Lampen 8350, 8352, 8353, 8337-1, 8345-1, 8344-1 oder passenden LED-Einsätzen. Die Montage erfolgt in Unterputzdosen nach DIN 49073. Die Betätigungskraft liegt bei 7,0 bis 9,0N, gemessen 20mm außerhalb der Wippenmitte – ideal für den Einsatz in modernen Schaltprogrammen.

Wipptaster-Einsatz 1-poliger Taster 1 Schließer (Arbeitsstrom) mit N-Klemme

Der Wippkontrollschalter-Einsatz Aus- und Wechselschaltung mit Glimmlampe 16 A dient zum Schalten von elektrischen Verbrauchern und ist für größere Lasten bis 16 A geeignet. Er verfügt über eine N-Klemme und einen rückseitigen Anschluss mit Steckklemme sowie einem seitlichen Federlöser. Die integrierte Glimmlampe hat eine Stromstärke von 1 mA. Die Montage in UP-Dosen nach DIN 49073 ist erforderlich.

Wippkontrollschalter-Einsatz Aus- und Wechselschaltung mit Glimmlampe 16 A

Gebrauchsanleitung

Produktvideo

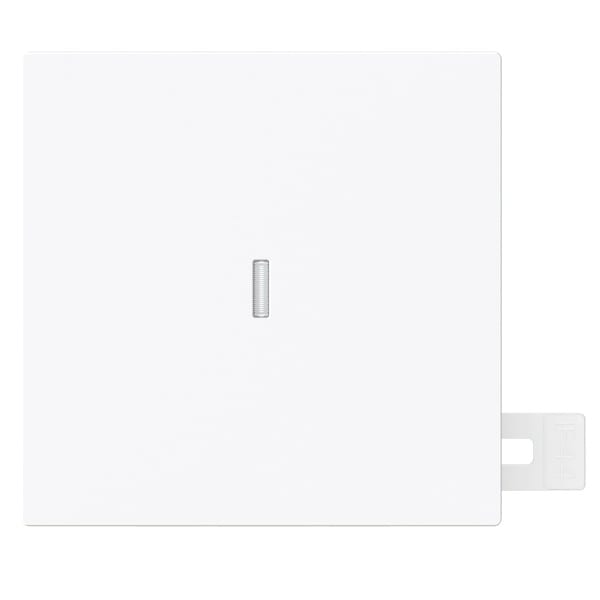

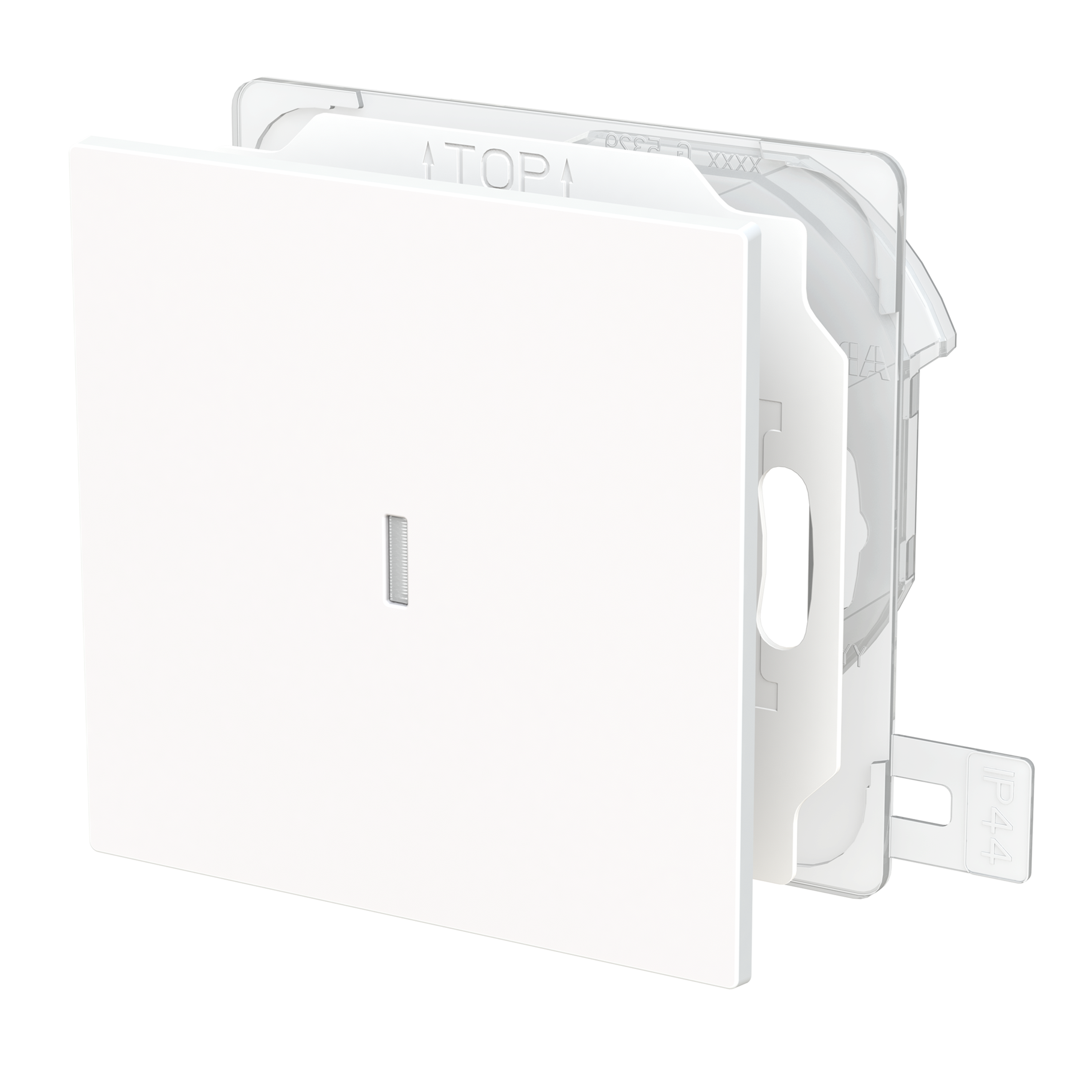

Die einteilige Wippe mit kleiner transparenter Kalotte aus dem Programm Busch-art linear dient als Abdeckung für Schalter und Taster. Die integrierte Kalotte ermöglicht den Einsatz eines Leuchtelements zur optischen Kontrolle. Im Lieferumfang enthalten ist ein Dichtungsring, der in Kombination mit einem passenden Einsatz die Schutzart IP44 ermöglicht – ideal für den Einsatz in Feuchträumen.

Verwendung

Kontrollfenster/Lichtauslass

Abtastbares Symbol/barrierefrei

Geeignet für Bussystem-Tasterankopplung

Mit Beschriftungsfeld

Mit austauschbarer Linse/Symbol

Schlagfestigkeit

Breite

Höhe

Tiefe

busch-jaeger-wippe-1-fach-mit-kleiner-transparenter-kalotte-ip44-studioweiß-art-linear

BUSCH-JAEGER - Wippe 1-fach mit kleiner transparenter Kalotte IP44 studioweiß - art linear

Wesentliche Daten

Verpackung und Lieferbedingungen

BUSCH-JAEGER - Wippe 1-fach mit kleiner transparenter Kalotte IP44 studioweiß - art linear

Wesentliche Daten

Verpackung und Lieferbedingungen

Artikelkennungen

Technische Daten

Beschreibung

Daten & Medien
