Kabelschuhe

Verbinder

Werkzeuge & Arbeitsschutz

Handwerkzeuge

Installationsmaterial

Anschluss- und Verbindungstechnik

Abzweig-/Verbindungsmaterial

Zangen

Presswerkzeuge

Presskabelschuhe

Kupfer-Pressverbinder

Produktbild

Produktdatenblatt

Deeplink Produktseite

Presszange für Rohrkabelschuhe und Verbinder ''Normalausführung'', Sechskantpressung mit eingebauten, drehbaren Profilscheiben, hebelübersetzt, Querschnitt 10-120 mm², 650 mm

Hersteller Artikel Nr.

Geeignet für

Pressform

Querschnitt

Länge

Mit Sperrvorrichtung (bei mechanischen Werkzeugen)

Ausführung/Betätigung

Einsätze auswechselbar

Mit automatischem Rücklauf

Min. AWG-Größe

Max. AWG-Größe

Herkunftsland

Zolltarifnummer

Gewicht

Presszange, Sechskantpressung Querschnitt 10-120mm², Länge 650mm

Presszange für Rohrkabelschuhe und Verbinder ''Normalausführung'', Sechskantpressung mit eingebauten, drehbaren Profilscheiben, hebelübersetzt, Querschnitt 6-50 mm², Länge 390 mm

Presszange, Sechskantpressung Querschnitt 6-50mm², Länge 390mm

Presszange, Sechskantpressung mit eingebauten, drehbaren Profilscheiben, hebelübersetzt, für Presskabelschuh und -Verbinder DIN 46235/46267, 6-50 mm², Länge 390 mm

Presszange Sechskantpressung Querschnitt 6-50mm², Länge 390mm

Presszange für Rohrkabelschuhe und Verbinder ''Normalausführung'', Sechskantpressung mit eingebauten, drehbaren Profilscheiben, hebelübersetzt, Querschnitt 16-95 mm², Länge 530 mm

Presszange, Sechskantpressung Querschnitt 16-95mm², Länge 530mm

Presszange für Rohrkabelschuhe und Verbinder ''Normalausführung'', Sechskantpressung mit eingebauten, drehbaren Profilscheiben, hebelübersetzt, Querschnitt 25-150 mm², Länge 650 mm

Presszange, Sechskantpressung Querschnitt 25-150mm², Länge 650mm

Presszange, Sechskantpressung mit eingebauten, drehbaren Profilscheiben, hebelübersetzt, für Presskabelschuh und -verbinder DIN 46235/46267, 16-95 mm², Länge 650 mm

cimco-presszange-sechskantpressung-querschnitt-16-95mm2

Presszange, Sechskantpressung Querschnitt 16-95mm²

Presszange, Sechskantpressung mit eingebauten, drehbaren Profilscheiben, hebelübersetzt, für Presskabelschuh und -Verbinder DIN 46235/46267, 25-150 mm², Länge 650 mm

Presszange, Sechskantpressung Querschnitt 25-150mm²

Strichzeichnung

Presskabelschuh Cu, DIN 46235. Technische Daten - Werkstoff: Cu-ETP nach DIN EN 13600, Oberfläche: galvanisch verzinnt, andere Oberflächen auf Anfrage, besonders geeignet für feindrähtige Leiter nach IEC 228, Ausgeglüht auf Kupferhärte F 20. Ausführung: Querschnitt: 70 mm², Bolzen-⌀: 8 mm, Kennziffer: 16, W: 24, ⌀i: 11,5, ⌀e: 16,5, C1: 11, C2: 16,5, a: 31, L: 67, Gewicht per 100 St.~kg: 6,76, Pressung 7 mm: 2, Pressung 5 mm: 3, nach DIN: x, VE/Stck. 1

Anschlussgewindemaß (metrisch)

Anschlusswinkel

Kennziffer

Nennquerschnitt

Oberflächenschutz

Anzahl der Befestigungslöcher

Kennfarbe

Presskabelschuh, DIN 46235 70qmm M8

Presskabelschuh Cu, DIN 46235. Technische Daten - Werkstoff: Cu-ETP nach DIN EN 13600, Oberfläche: galvanisch verzinnt, andere Oberflächen auf Anfrage, besonders geeignet für feindrähtige Leiter nach IEC 228, Ausgeglüht auf Kupferhärte F 20. Ausführung: Querschnitt: 70 mm², Bolzen-⌀: 10 mm, Kennziffer: 16, W: 24, ⌀i: 11,5, ⌀e: 16,5, C1: 14, C2: 16,5, a: 31, L: 69 Gewicht per 100 St.~kg: 6,64, Pressung 7 mm: 2, Pressung 5 mm: 3, nach DIN: x, VE/Stck. 1

Presskabelschuh, DIN 46235 70qmm M10

Presskabelschuh Cu, DIN 46235. Technische Daten - Werkstoff: Cu-ETP nach DIN EN 13600, Oberfläche: galvanisch verzinnt, andere Oberflächen auf Anfrage, besonders geeignet für feindrähtige Leiter nach IEC 228, Ausgeglüht auf Kupferhärte F 20. Ausführung: Querschnitt: 70 mm², Bolzen-⌀: 12 mm, Kennziffer: 16, W: 24, ⌀i: 11,5, ⌀e: 16,5, C1: 14, C2: 16,5, a: 31, L: 70, Gewicht per 100 St.~kg: 6,8, Pressung 7 mm: 2, Pressung 5 mm: 3, nach DIN: x, VE/Stck. 1

Presskabelschuh, DIN 46235 70qmm M12

Presskabelschuh Cu, DIN 46235. Technische Daten - Werkstoff: Cu-ETP nach DIN EN 13600, Oberfläche: galvanisch verzinnt, andere Oberflächen auf Anfrage, besonders geeignet für feindrähtige Leiter nach IEC 228, Ausgeglüht auf Kupferhärte F 20. Ausführung: Querschnitt: 70 mm², Bolzen-⌀: 16 mm, Kennziffer: 16, W: 30, ⌀i: 11,5, ⌀e: 16,5, C1: 17, C2: 16,5, a: 31, L: 73, Gewicht per 100 St.~kg: 6,43, Pressung 7 mm: 2, Pressung 5 mm: 3, nach DIN: x, VE/Stck. 1

Presskabelschuh, DIN 46235 70qmm M16

Presskabelschuh Cu, DIN 46235. Technische Daten - Werkstoff: Cu-ETP nach DIN EN 13600, Oberfläche: galvanisch verzinnt, andere Oberflächen auf Anfrage, besonders geeignet für feindrähtige Leiter nach IEC 228, Ausgeglüht auf Kupferhärte F 20. Ausführung: Querschnitt: 95 mm², Bolzen-⌀: 10 mm, Kennziffer: 18, W: 28, ⌀i: 13,5, ⌀e: 19, C1: 14, C2: 16,5, a: 37, L: 79, Gewicht per 100 St.~kg: 10,22, Pressung 7 mm: 2, Pressung 5 mm: 4, nach DIN: x, VE/Stck. 1

Presskabelschuh, DIN 46235 95qmm M10

Presskabelschuh Cu, DIN 46235. Technische Daten - Werkstoff: Cu-ETP nach DIN EN 13600, Oberfläche: galvanisch verzinnt, andere Oberflächen auf Anfrage, besonders geeignet für feindrähtige Leiter nach IEC 228, Ausgeglüht auf Kupferhärte F 20. Ausführung: Querschnitt: 95 mm², Bolzen-⌀: 12 mm, Kennziffer: 18, W: 28, ⌀i: 13,5, ⌀e: 19, C1: 14, C2: 16,5, a: 37, L: 80, Gewicht per 100 St.~kg: 10, Pressung 7 mm: 2, Pressung 5 mm: 4, nach DIN: x, VE/Stck. 1

Presskabelschuh, DIN 46235 95qmm M12

Presskabelschuh Cu, DIN 46235. Technische Daten - Werkstoff: Cu-ETP nach DIN EN 13600, Oberfläche: galvanisch verzinnt, andere Oberflächen auf Anfrage, besonders geeignet für feindrähtige Leiter nach IEC 228, Ausgeglüht auf Kupferhärte F 20. Ausführung: Querschnitt: 95 mm², Bolzen-⌀: 16 mm, Kennziffer: 18, W: 32, ⌀i: 13,5, ⌀e: 19, C1: 17, C2: 16,5, a: 37, L: 83, Gewicht per 100 St.~kg: 9,58, Pressung 7 mm: 2, Pressung 5 mm: 4, nach DIN: x, VE/Stck. 1

Presskabelschuh, DIN 46235 95qmm M16

Maßzeichnung

Pressverbinder Cu, DIN 46267, Teil 1. Technische Daten, Werkstoff: Cu-ETP nach DIN EN 13600, Oberfläche: galvanisch, andere Oberflächen auf Anfrage, für zugentlastete Verbindungen, besonders geeignet für feindrähtige Leiter nach IEC 228, Ausgeglüht auf Kupferhärte F 20. Ausführung: Querschnitt: 70 mm², Kennziffer: 16, ⌀i: 11,5, ⌀e: 16,5, L: 57, Gewicht per 100 St.~kg: 5,54 Pressung: 7 mm: 1-1, Pressung: 5 mm: 3-3, VE/Stck.: 1

Ausführung

Hülsenform

Spannungsreihe

Geeignet für massive Leiter

Geeignet für mehrdrähtige Leiter

Geeignet für feindrähtige Leiter

Geeignet für hohe Temperaturen (bis 650 °C)

Geeignet für Lackdraht

Geeignet für Rundleiter

Geeignet für Flachleiter

Werkstoff

Isolation

Art der Verbindung

Anzahl der Abzweige

Für zugfeste Verbindungen

Ölstopp/Mittelsteg

Pressverbinder, DIN 46267, Teil 1 70qmm, L:56mm

Pressverbinder Cu, DIN 46267, Teil 1. Technische Daten, Werkstoff: Cu-ETP nach DIN EN 13600, Oberfläche: galvanisch, andere Oberflächen auf Anfrage, für zugentlastete Verbindungen, besonders geeignet für feindrähtige Leiter nach IEC 228, Ausgeglüht auf Kupferhärte F 20. Ausführung: Querschnitt: 95 mm², Kennziffer: 18, ⌀i: 13,5, ⌀e: 19, L: 71, Gewicht per 100 St.~kg: 8,84, Pressung: 7 mm: 2-2, Pressung: 5 mm: 4-4, VE/Stck.: 1

Pressverbinder, DIN 46267, Teil 1 95qmm, L:70mm

Presskabelschuh Cu, DIN 46235. Technische Daten - Werkstoff: Cu-ETP nach DIN EN 13600, Oberfläche: galvanisch verzinnt, andere Oberflächen auf Anfrage, besonders geeignet für feindrähtige Leiter nach IEC 228, Ausgeglüht auf Kupferhärte F 20. Ausführung: Querschnitt: 70 mm², Bolzen-⌀: 14 mm, Kennziffer: 16, W: 24, ⌀i: 11,5, ⌀e: 16,5, C1: 14, C2: 16,5, a: 31, L: 71,5, Gewicht per 100 St.~kg: 6,12, Pressung 7 mm: 2, Pressung 5 mm: 3, nach DIN: -, VE/Stck. 1

Presskabelschuh DIN 46235 70qmm/M14

Presskabelschuh Cu, DIN 46235. Technische Daten - Werkstoff: Cu-ETP nach DIN EN 13600, Oberfläche: galvanisch verzinnt, andere Oberflächen auf Anfrage, besonders geeignet für feindrähtige Leiter nach IEC 228, Ausgeglüht auf Kupferhärte F 20. Ausführung: Querschnitt: 95 mm², Bolzen-⌀: 14 mm, Kennziffer: 18, W: 30, ⌀i: 13,5, ⌀e: 19, C1: 17, C2: 16,5, a: 37, L: 81,5, Gewicht per 100 St.~kg: 10, Pressung 7 mm: 2, Pressung 5 mm: 4, nach DIN: -, VE/Stck. 1

Presskabelschuh, DIN 46235 95qmm M14

Presskabelschuh Cu, DIN 46235. Technische Daten - Werkstoff: Cu-ETP nach DIN EN 13600, Oberfläche: galvanisch verzinnt, andere Oberflächen auf Anfrage, besonders geeignet für feindrähtige Leiter nach IEC 228, Ausgeglüht auf Kupferhärte F 20. Ausführung: Querschnitt: 95 mm², Bolzen-⌀: 8 mm, Kennziffer: 18, W: 28, ⌀i: 13,5, ⌀e: 19, C1: 14, C2: 16,5, a: 37, L: 77, Gewicht per 100 St.~kg: 9,00, Pressung 7 mm: 2, Pressung 5 mm: 4, nach DIN: -, VE/Stck. 1

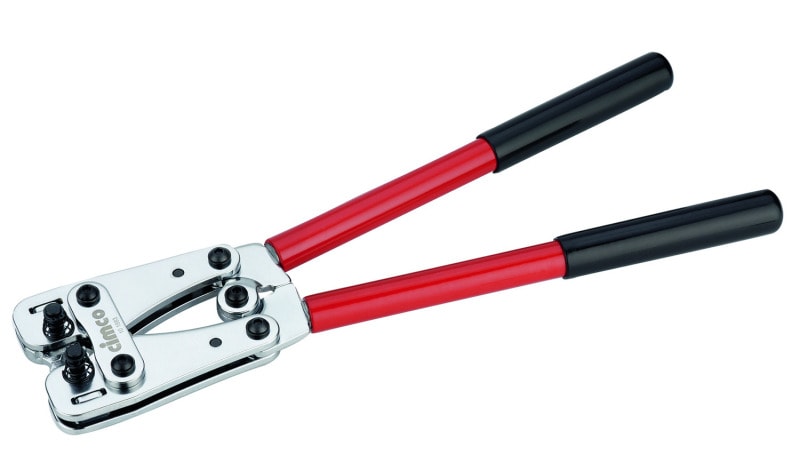

CIMCO - Presszange, Sechskantpressung Querschnitt 16-95mm²

Wesentliche Daten

Verpackung und Lieferbedingungen

CIMCO - Presszange, Sechskantpressung Querschnitt 16-95mm²

Wesentliche Daten

Verpackung und Lieferbedingungen

Artikelkennungen

Technische Daten

Beschreibung

Daten & Medien
