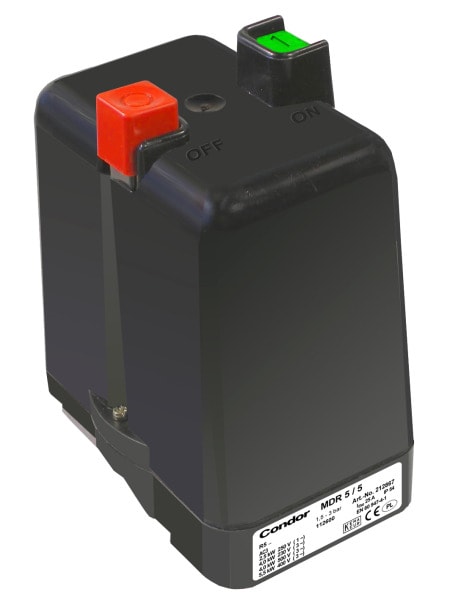

CONDOR - Druckschalter MDR 5

Der Druckschalter MDR 5 wurde vom KEMA KEUR Prüf- und Zertifizierungsinstitut zertifiziert. Die robuste und widerstandfähige Bauweise garantiert auch bei hoher Belastung eine lange Lebensdauer. Der Druckschalter MDR-5 ist serienmäßig mit der Möglichkeit der Differenzdruckverstellung ausgeführt. Ein Handrad ermöglichen die Verstellung des Schaltpunktes und der Hysterese, dabei wird der Ausschaltdruck über das oben stehende Handrad (die Spindel dreht sich mit) verstellt. Zur Verstellung des Einschaltdruckes wird das Handrad herunter gedrückt (die Spindel dreht sich mit). Durch die Auswahl eines Wertepaares von Einschalt- und Ausschaltdruck wird im Diagramm ein Schnittpunkt ermittelt. Liegt dieser Punkt innerhalb der markierten Fläche, ist dieses Wertepaar am Druckschalter (ohne Werkzeug) einstellbar. Liegt dieser Punkt außerhalb der markierten Fläche, können diese Werte nicht eingestellt werden.
