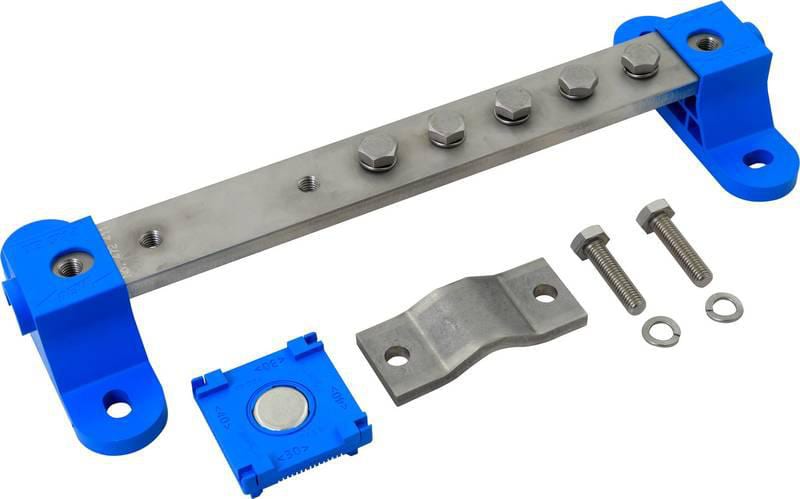

DEHN - PA-Schiene f. EX-Bereich Zone 1/21 2/22 1x Flach- und 5x Kabelschuhanschluss

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - 472410
Bauform - Aufbau modular
Ausführung - ohne Abdeckhaube
Werkstoff der Kontaktschiene - Edelstahl 304 (V2A)
Isolator - Ja

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

4013364470521

Sonepar Artikelnummer

121056113

Hersteller Artikelnummer

472410

Hersteller Typ

PAS EX 1+5AP M10 V2A

Hersteller Artikel Nr.:

472410

Bauform:

Aufbau modular

Ausführung:

ohne Abdeckhaube

Werkstoff der Kontaktschiene:

Edelstahl 304 (V2A)

Isolator:

Explosionsgeprüfte Ausführung:

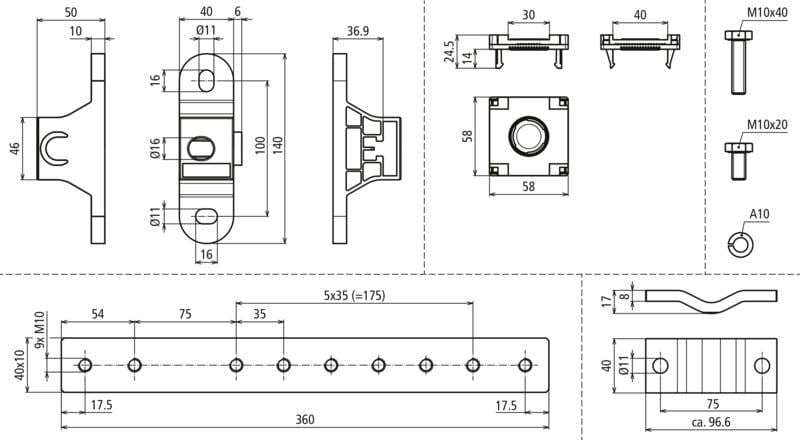

Höhe:

65 mm

Breite:

140 mm

Länge:

382 mm

Anzahl der Anschlüsse Flachleiter bis 40 mm:

Anzahl der Anschlüsse Leitung bis 95 mm² starr:

Oberfläche der Kontaktschiene:

unbehandelt

Werkstoff der Klemme:

Edelstahl 304 (V2A)

Oberfläche der Klemme:

unbehandelt

Herkunftsland:

Zolltarifnummer:

85359000

Gewicht:

1.751 kg

Zündfunkenfreie Ex-Potentialausgleichsschiene zum Einbinden von metallischen Leitern und Leitungen in den Blitzschutz-Potentialausgleich nach VDE 0185-305-3 (IEC 62305-3) sowie den Schutz- und Funktionspotentialausgleich nach DIN VDE 0100 Teil 410/540. Einsatz in Ex-Zonen 1 und 2 (Gase, Dämpfe, Nebel) und Ex-Zonen 21 und 22 (Stäube) Explosionsgruppe IIC (Sicherheitsfaktor 1) nach CLC 50703-2. Entspricht Temperaturklasse T4 sowie DIN EN 62561-1 (VDE 0185-561-1) Blitzstromtragfähigkeitsklasse H (100kA). Schraubensicherung gegen Selbstlockern nach VDE 0185-305-3 Beiblatt 2. Einsatz sowohl im Innenbereich als auch im Außenbereich zulässig. Um Whiskerbildung im Ex-Bereich zu vermeiden, wird der Einsatz von verzinnten Presskabelschuhen mit einer Nickelsperrschicht empfohlen. Das Produkt besitzt folgende Anschlüsse: 1x Flach (M10 x 40 mm mit Federring) und 5x Kabelschuh (M10 x 20 mm mit Federring).

Produktdatenblatt

PDF

Montageanleitung

PDF

Deeplink Produktseite

Reach-Erklärung
