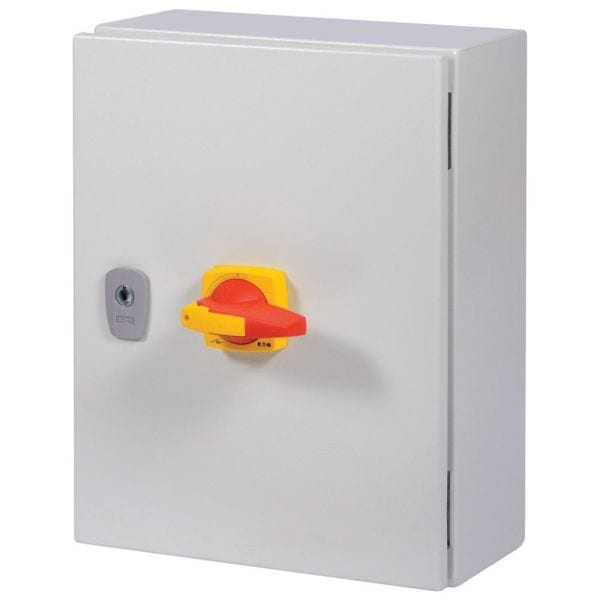

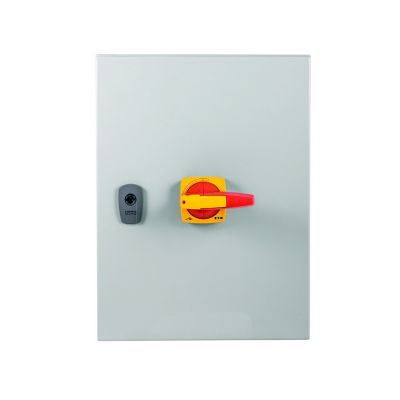

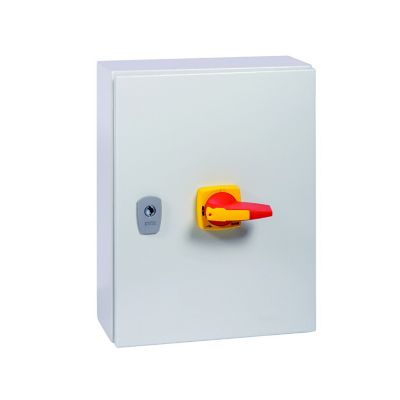

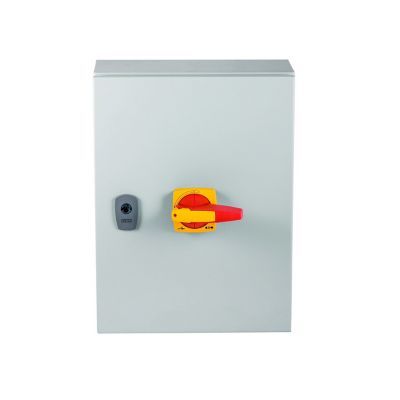

EATON - Hauptschalter 3P, Aufbau, Bügelschloss

Hersteller Artikel Nr.:

197329

Bemessungsdauerstrom Iu:

160 A

Polzahl:

3

Gerätebauart:

Komplettgerät im Gehäuse

Farbe des Betätigungselements:

rot

Ausführung des Betätigungselements:

langer Drehgriff

Ausführung als Hauptschalter:

Ja

Ausführung als Wartungs-/Reparaturschalter:

Ja

Ausführung als Sicherheitsschalter:

Ja

Ausführung als NOT-AUS-Einrichtung:

Ja

Ausführung als Wendeschalter:

Nein

Anzahl der Schalter:

1

Max. Bemessungsbetriebsspannung Ue bei AC:

690 V

Bemessungsbetriebsspannung:

690 V

Bemessungsdauerstrom bei AC-23, 400 V:

140 A

Bemessungsdauerstrom bei AC-21, 400 V:

160 A

Bemessungsbetriebsleistung bei AC-3, 400 V:

0 kW

Bemessungskurzzeitstromfestigkeit Icw:

2.5 kA

Bemessungsbetriebsleistung bei AC-23, 400 V:

80 kW

Schaltleistung bei 400 V:

80 kW

Bedingter Bemessungskurzschlussstrom Iq:

50 kA

Anzahl der Hilfskontakte als Öffner:

0

Anzahl der Hilfskontakte als Schließer:

0

Anzahl der Hilfskontakte als Wechsler:

0

Motorantrieb optional:

Nein

Motorantrieb integriert:

Nein

Spannungsauslöser optional:

Nein

Geeignet für Bodenmontage:

Nein

Geeignet für Frontbefestigung 4-Loch:

Nein

Geeignet für Frontbefestigung Zentral:

Nein

Geeignet für Verteilereinbau:

Nein

Geeignet für Zwischenbau:

Nein

Verriegelbar:

Ja

Werkstoff des Gehäuses:

Kunststoff

Anschlussart Hauptstromkreis:

Schraubanschluss

Mit vormontierter Verkabelung:

Nein

Schutzart (IP), frontseitig:

IP65

Schutzart (NEMA):

12

Breite:

300 mm

Höhe:

400 mm

Tiefe:

216 mm

Breite in Teilungseinheiten:

6

Herkunftsland:

GB

Zolltarifnummer:

85365080

Gewicht:

7.750 kg
