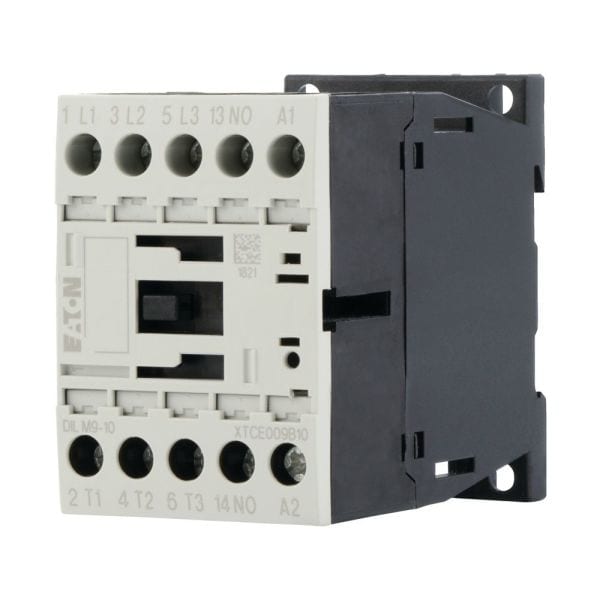

EATON - Leist.-schuetz, 7,5kW/400V, AC-betaetigt

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - 106488
Bemessungssteuerspeisespannung AC 50 Hz - 42 V
Bemessungssteuerspeisespannung DC - 0 V
Spannungsart zur Betätigung - AC
Anzahl der Öffner als Hauptkontakte - 0

Verpackung und Lieferbedingungen

84 Stück
Produkt vom Umtausch ausgeschlossen

EAN

4015081062577

Sonepar Artikelnummer

120506419

Hersteller Artikelnummer

106488

Hersteller Typ

DILM15-10(42V50HZ,48V60HZ)-GVP

Hersteller Artikel Nr.:

106488

Bemessungssteuerspeisespannung AC 50 Hz:

42 V

Bemessungssteuerspeisespannung DC:

0 V

Spannungsart zur Betätigung:

Anzahl der Öffner als Hauptkontakte:

Anzahl der Schließer als Hauptkontakte:

Bemessungsbetriebsstrom Ie bei AC-1, 400 V:

22 A

Bemessungsbetriebsstrom Ie bei AC-3, 400 V:

15.5 A

Bemessungsbetriebsleistung bei AC-3, 400 V:

7.5 kW

Bemessungsbetriebsleistung bei AC-4, 400 V:

3 kW

Bemessungssteuerspeisespannung AC 60 Hz:

48 V

Anschlussart Hauptstromkreis:

Schraubanschluss

Bemessungsbetriebsstrom Ie bei AC-4, 400 V:

7 A

Bemessungsbetriebsleistung NEMA:

7.4 kW

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Öffner:

Geeignet für Reiheneinbau:

Nein

Herkunftsland:

Zolltarifnummer:

85364900

Gewicht:

0.240 kg

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Nicht geeignet für Motoren der Effizienzklasse IE3., Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 15.5 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 4 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 7 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 4.4 kW, kombinierbar mit Hilfsschalter: DILM32-XHI.., DILA-XHI(V).., Kontaktbestückung S = Schließer: 1 S, Hinweise: Schaltglieder nach EN 50012., Stromart AC/DC: Wechselstrombetätigung
