Auslaufprodukt

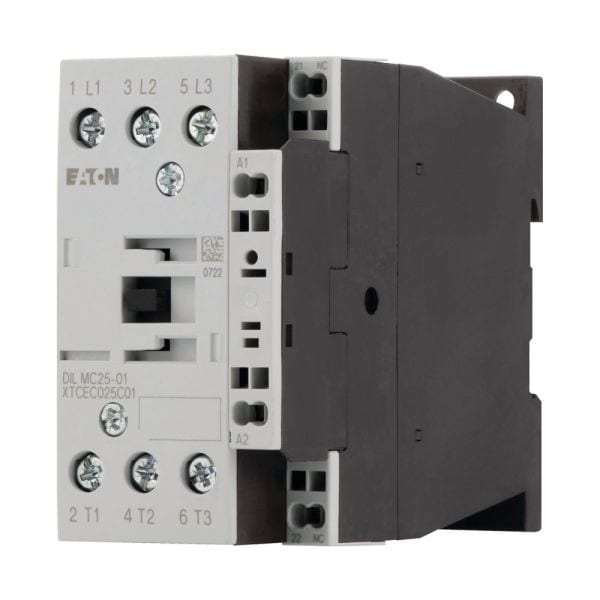

EATON - Leistungsschütz, 3-polig, 380 V 400 V 11 kW, 1 Ö, RDC 24: 24 - 27 V DC, Gleichstrombetätigung, Federzugklemmen

Für Preisinformation und Bestellung bitte anmelden

Artikel lieferbar solange Vorrat (Lieferant)

Wesentliche Daten

Hersteller Artikel Nr. - 277685
Bemessungssteuerspeisespannung AC 50 Hz - 0 V
Bemessungssteuerspeisespannung DC - 24 .. 27 V
Spannungsart zur Betätigung - DC
Anzahl der Öffner als Hauptkontakte - 0

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

4015082776855

Sonepar Artikelnummer

120209741

Hersteller Artikelnummer

277685

Hersteller Typ

DILMC25-01(RDC24)

Hersteller Artikel Nr.:

277685

Bemessungssteuerspeisespannung AC 50 Hz:

0 V

Bemessungssteuerspeisespannung DC:

24 .. 27 V

Spannungsart zur Betätigung:

Anzahl der Öffner als Hauptkontakte:

Anzahl der Schließer als Hauptkontakte:

Bemessungsbetriebsstrom Ie bei AC-1, 400 V:

45 A

Bemessungsbetriebsstrom Ie bei AC-3, 400 V:

25 A

Bemessungsbetriebsleistung bei AC-3, 400 V:

11 kW

Bemessungsbetriebsleistung bei AC-4, 400 V:

6 kW

Bemessungssteuerspeisespannung AC 60 Hz:

0 V

Anschlussart Hauptstromkreis:

Federzuganschluss

Betriebsspannung AC 50 Hz:

24 .. 690 V

Betriebsspannung AC 60 Hz:

24 .. 690 V

Bemessungsbetriebsstrom Ie bei AC-4, 400 V:

13 A

Bemessungsbetriebsleistung NEMA:

11 kW

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Öffner:

Geeignet für Reiheneinbau:

Nein

Breite:

45 mm

Höhe:

85 mm

Tiefe:

97 mm

Herkunftsland:

Zolltarifnummer:

85364900

Gewicht:

0.543 kg

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Federzugklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Beschreibung: Federzugklemmen an den Hilfs- und Steuerleitungsanschlüssen, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 25 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 45 A, gekapselt: Ith= 36 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 100 A, gekapselt: Ith= 90 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 7.5 kW, 380 V 400 V: P= 11 kW, 660 V 690 V: P= 14 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 6 kW, 660 V 690 V: P= 8.5 kW, kombinierbar mit Hilfsschalter: DILA-XHIC(V).., Kontaktbestückung Ö = Öffner: 1 Ö, Hinweise: Schaltglieder nach EN 50012., Hilfsstrom-, Spulen- und Hauptstromanschlüsse in Federzuganschlusstechnik., Hauptstromanschlüsse mit Schraubklemmen., Integrierte Schutzbeschaltung in der Ansteuerelektronik., Mit Spiegelkontakt., Stromart AC/DC: Gleichstrombetätigung

Sonepar Produktdatenblatt

PDF

Deeplink Produktseite

Maßzeichnung

Montageanleitung

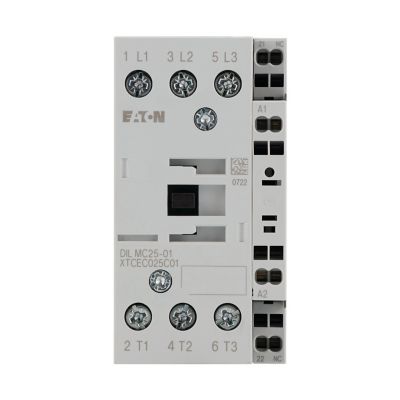

Produktbild Vorderseite

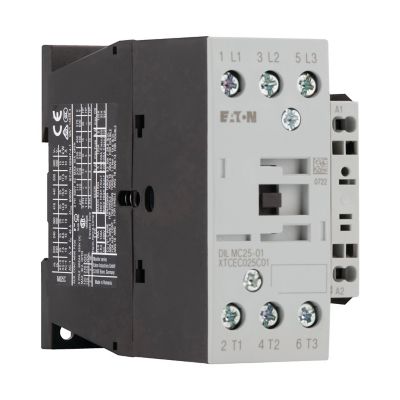

Produktbild Ansicht rechts
