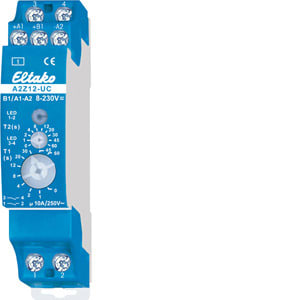

ELTAKO - Analog einstellbare 2-Stufen-Ansprechverzögerung, 1+1 Schließer 10A

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - 23200302
Ausführung des elektrischen Anschlusses - Schraubanschluss
Zeitbereich - 0.1 .. 14400 s
Bemessungssteuerspeisespannung AC 50 Hz - 230 V
Bemessungssteuerspeisespannung DC - 12 V

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

4010312603178

Sonepar Artikelnummer

120177442

Hersteller Artikelnummer

23200302

Hersteller Typ

A2Z12-UC

Hersteller Artikel Nr.:

23200302

Ausführung des elektrischen Anschlusses:

Schraubanschluss

Zeitbereich:

0.1 .. 14400 s

Bemessungssteuerspeisespannung AC 50 Hz:

230 V

Bemessungssteuerspeisespannung DC:

12 V

Betriebsspannung AC 50 Hz:

230 V

Betriebsspannung DC:

8 V

Betätigungsart:

analog mit Einzelfunktion

Breite in Teilungseinheiten:

Anzahl der Ausgänge, unverzögert, Schließer:

Werkstoff des Kontakteinsatzes:

Thermoplast

Werkstoff des Kontaktes:

Kupfer

Werkstoff der Kontaktbeschichtung:

sonstige

Spannungsart der Betriebsspannung:

Nennstrom:

10 A

Max. Einschaltstrom:

10 A

Schaltleistung Glühlampen:

1000 W

Schaltleistung Leuchtstofflampen DUO:

500 VA

Schaltleistung Leuchtstofflampen parallel:

250 VA

Schaltleistung Leuchtstofflampen induktiv:

250 VA

Breite:

18 mm

Höhe:

66 mm

Tiefe:

58 mm

Herkunftsland:

Zolltarifnummer:

90158020

Gewicht:

0.062 kg

2-Stufen-Ansprechverzögerung, 1+1 Schließer potenzialfrei 10A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 1000W. Stand-by-Verlust nur 0,4 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Universal-Steuerspannung 12..230V UC. Versorgungsspannung wie die Steuerspannung. Kontaktstellungsanzeige mit zwei Leuchtdioden. Sehr geringes Schaltgeräusch. Durch die Verwendung bistabiler Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Bei einem Ausfall der Versorgungsspannung wird definiert ausgeschaltet. Mit dem Anlegen der Steuerspannung beginnt der Zeitablauf T1 zwischen 0 und 60 Sekunden. An dessen Ende schließt der Kontakt 1-2 und es beginnt der Zeitablauf T2 zwischen 0 und 60 Sekunden. An dessen Ende schließt der Kontakt 3-4. Nach einer Unterbrechung beginnt der Zeitablauf erneut mit T1.
