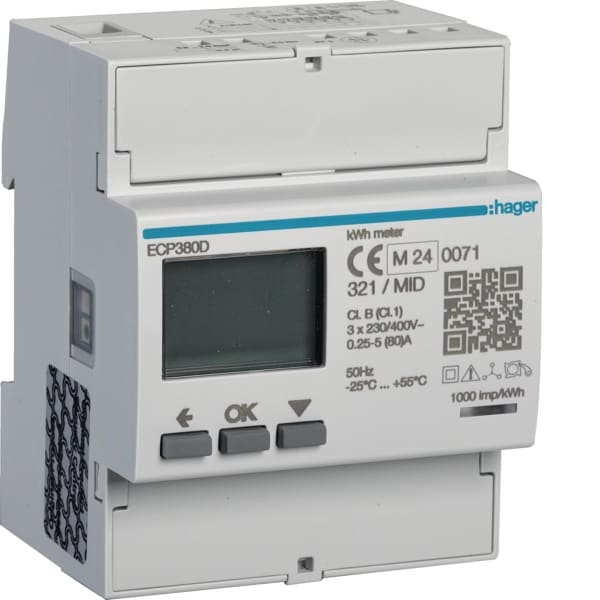

HAGER - Energiezähler 3phasig,direkt 80A, S0,MID

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - ECP380D
Zählertyp - elektronisch
Nennstrom (In) - 80 A
Maximalstrom (Imax) - 80 A
Nennspannung (Un) N-L - 92 .. 276 V

Verpackung und Lieferbedingungen

1 Stück
Standardartikel

EAN

3250612231416

Sonepar Artikelnummer

120557618

Hersteller Artikelnummer

ECP380D

Hersteller Typ

ECP380D

Hersteller Artikel Nr.:

ECP380D

Zählertyp:

elektronisch

Nennstrom (In):

80 A

Maximalstrom (Imax):

80 A

Nennspannung (Un) N-L:

92 .. 276 V

Polart:

Vierleiter

Ausführung:

Direktmessung

Tarifausführung:

Zweitarif

Zulassung:

Measuring Instruments Directive

Montageart:

REG

Nennspannung (Un) L-L:

230 .. 400 V

Frequenz:

45 .. 65 Hz

Leistungsaufnahme:

0.6 W

Genauigkeitsklasse:

Energieart:

Wirk- und Blindleistung

Geeignet für:

Bezug/Lieferung

Tarifsteuerung:

extern

Messungsart Lastgang:

Nein

Rücklaufsperre:

Geeicht:

Impulsausgang:

elektrisch

Impulsart:

Impulsrate:

0 .. 1000 Imp/kWh (kvarh)

Anzeigeart:

digital

Breite in Teilungseinheiten:

Breite:

72 mm

Tiefe:

60 mm

Höhe:

92 mm

Ausführung der Schnittstelle:

ohne

EDL40-Signatur:

Nein

Mit Sperrcode:

Nein

Anzahl der Stellen:

Schutzart (IP):

IP20

Schutzart (NEMA):

Herkunftsland:

Zolltarifnummer:

90283011

Gewicht:

0.352 kg

Energiezähler 3phasig, direkt 80A, 4M, S0, MID. Energiezähler zur 4-Quadrantenmessung mit folgenden Genauigkeitsklassen: Wirkenergie Class B nach DIN EN 50470-3, Wirkleistung Class 1 nach IEC 62053-21, Wirkleistung Class 1 nach IEC 61557-12 und Blindleistung Class 2 nach IEC 62053-23. Der Zweirichtungszähler wird ab Werk MID zertifiziert (ein Plombierset im Lieferumfang enthalten) und enthält einen rücksetzbaren Teilzähler. Zur Messung von Energiebezug- und Energielieferung in allen Netzsystemen geeignet. 2 Tarifzählungen über 230 V AC ansteuerbar und Ausgabe über 2 Impulsausgänge konfigurierbar. Digitales Display mit Beleuchtung zur Anzeige von bezogener und gelieferter Wirk- (kWh) und Blindenergie (kvarh) für alle Tarife. Zusätzlich werden je Außenleiter die Echtzeitmesswerte für Wirkleistung (kW), Blindleistung (kvar), Scheinleistung (kVA), Spannung (V), Strom (A), Leistungsfaktor, Frequenz (Hz) und Tarif in einer Auflösung bis zu 9 Stellen inklusive zwei Nachkommastellen angezeigt. Über Impulsausgang werden die Messwerte für bezogene und gelieferte Wirk-(kWh) und Blindenergie(kvarh) so wie die bezogene Wirkenergie (kWh) für Tarif 1 und Tarif 2 ausgegeben. Alle Messwerte und Energiewerte für Tarif1 und Tarif2 können zusätzlich über eine IR-Schnittstelle ausgegeben werden. Verdrahtungsfehler und Anschlussfehler werden angezeigt und die Messdaten werden periodisches abgespeichert.
