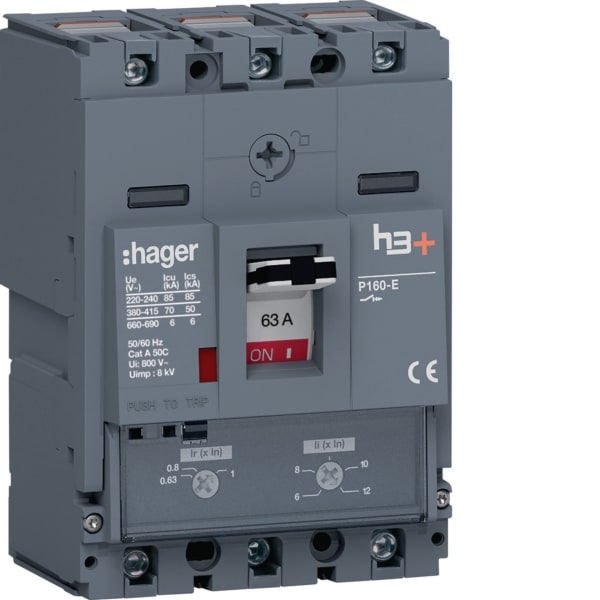

HAGER - Leistungsschalter h3+ P160 TM 3x63A 70kA

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - HES063DC
Bemessungsdauerstrom Iu - 63 A
Bemessungsspannung - 220 .. 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz - 70 kA
Überlastauslöser Stromeinstellung - 40 .. 63 A

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3250613177027

Sonepar Artikelnummer

121091774

Hersteller Artikelnummer

HES063DC

Hersteller Typ

HES063DC

Hersteller Artikel Nr.:

HES063DC

Bemessungsdauerstrom Iu:

63 A

Bemessungsspannung:

220 .. 690 V

Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz:

70 kA

Überlastauslöser Stromeinstellung:

40 .. 63 A

Gerätebauart:

Einbaugerät Festeinbautechnik

Anschlussart Hauptstromkreis:

Schraubanschluss

Polzahl:

Einstellbereich des unverzögerten Kurzschlussauslösers:

378 .. 756 A

Verlustleistung:

10.5 W

Integrierter Erdschlussschutz:

Nein

Geeignet für Hutschienenmontage:

Nein

Hutschienenmontage optional:

Anzahl der Hilfskontakte als Öffner:

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Wechsler:

Mit Ausgelöstmelder:

Mit integriertem Unterspannungsauslöser:

Nein

Position des Anschlusses für Hauptstromkreis:

vorne

Ausführung des Betätigungselements:

Knebel

Komplettgerät mit Schutzeinheit:

Motorantrieb integriert:

Nein

Motorantrieb optional:

Nein

Schutzart (IP):

IP40

Herkunftsland:

Zolltarifnummer:

85362010

Gewicht:

1.100 kg

Leistungsschalter h3+ P160 TM ADJ 3P3D 63A 70kA CTC. Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Dafür lassen sich der thermische Auslöser für den Überlaststrom (Ir) und der magnetische Auslöser für den unverzögerten Kurzschlusstrom (Ii) getrennt voneinander einstellen. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar.
