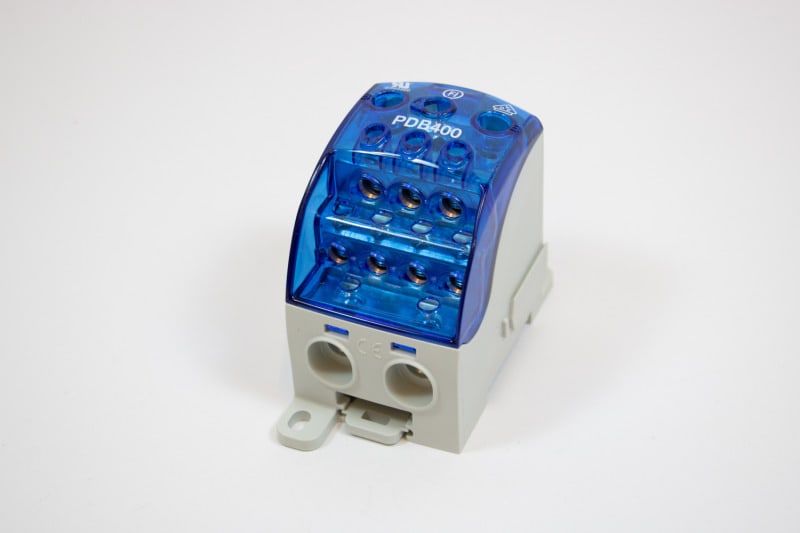

HORA ETEC - ZK120/1 Phasenverteilerblock PDB AL/Cu 35-120mm² B

1000V AC / 1500 V DC, blauer Deckel Schnapp- und Montagebefestigung Einzelblöcke können angereiht und mit Brücken verbunden werden. Zugelassen für Aluminium und Kupfer, genaue Querschnitte siehe Datenblatt Abmessungen: Breite x Höhe x Tiefe (mm): 67 x 53,3 x 94 Angaben je Pol für Cu: Zugang: 1 x 35 - 120mm² Rundleiter bzw. 25-95mm² feindrähtig mit Aderendhülse, (19NM) oder 1 x Flachleiter 24x10mm, (3NM) Abgang: 2 x 35mm² - 4-35mm² Rundleiter (eindrähtig und mehrdrähtig) bzw. 2,5-25mm² feindrähtig mit Aderendhülse, (6NM) 3 x 25mm² - 2,5-25mm² Rundleiter (eindrähtig und mehrdrähtig) bzw. 1,5-16mm² feindrähtig mit Aderendhülse, (3NM) 4 x 16mm² - 1,5-16mm² Rundleiter (eindrähtig und mehrdrähtig) bzw. 1,5-10mm² feindrähtig mit Aderendhülse, (3NM) Angaben je Pol für Al: Zugang: 1 x 35 - 120 mm² 2 - 150 AWG alle Leiterarten (eindrähtig und mehrdrähtig), (22,6NM) Abgang: 2 x 16mm² – 35 mm² 6 – 2 AWG alle Leiterarten (eindrähtig und mehrdrähtig), (11,3NM) 3 x 16mm² – 25 mm² 6 – 4 AWG alle Leiterarten (eindrähtig und mehrdrähtig), (5,1NM) 4 x 16mm² 6 AWG alle Leiterarten (eindrähtig und mehrdrähtig), (5,1NM) Wartungshinweis: Die vorgegebenen Drehmomente sind in regelmäßigen Wartungsintervallen zu überprüfen.
