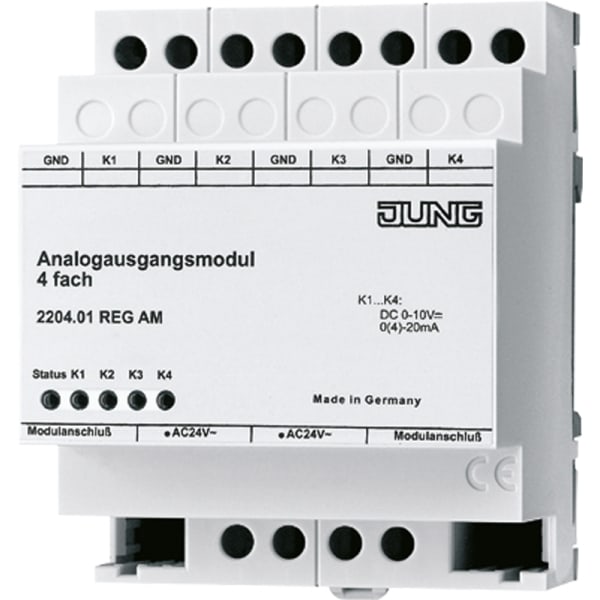

JUNG - Analogausgangsmodul 4fach REG

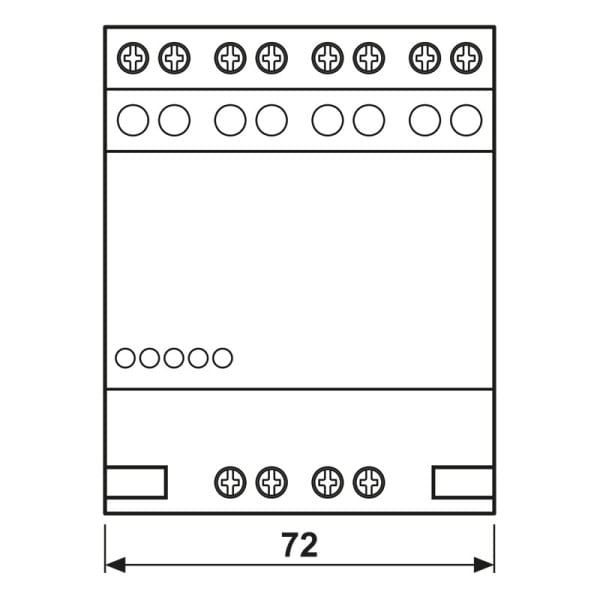

REG-Gehäuse 4 TE. Erweiterungsmodul für Analogausgang 4fach Art.-Nr.: 2204.01 REGA. Funktion. Das Analogausgangsmodul erweitert einen KNX-Analogausgang 4fach um vier analoge Ausgänge, die sich per Software parametrieren lassen. Empfangene Daten werden in die Ausgangssignale 0 . 1 V, 0 . 10 V, 0 . 20 mA oder 4 . 20 mA umgesetzt. Diese analogen Ausgangssignale ermöglichen es Aktoren der Heizungs-, Klima- und Lüftungstechnik, ihre Ausgangsgrößen aufgrund von Businformationen anzupassen und an Regelprozessen teilzunehmen. Die Ausgangsgrößen können zwangsgeführt werden. Die Auswertung der Moduldaten selbst sowie die Verarbeitung der Zwangsführung erfolgt im KNX-Analogausgang. Der Anschluss des Analogausgangsmoduls an das KNX-Gerät erfolgt über einen im Lieferumfang enthaltenen Systemstecker. Nicht benötigte Ausgänge lassen sich abschalten. Spannungsausgänge werden auf Kurzschluss überwacht. Der Ausgangszustand wird durch Status-LEDs angezeigt.. Anschließbare Analog-Aktoren. Keine EVG oder elektronischen Trafos mit 1 . 10 V-Steuereingang an die Ausgänge anschließen!. Keine externen Spannungen an die Ausgänge anschließen. Angeschlossene Komponenten müssen eine sichere Trennung zu anderen Spannungen gewährleisten. Stromausgänge dürfen mit max. 500 Ω belastet werden. Spannungsausgänge müssen mit min. 1 kΩ belastet werden. Die Klemmen GND der Ausgänge K1 . K4 sind intern miteinander verbunden. Bei Kurzschluss eines Spannungsausgangs zwischen K1 . K4 und GND wird der jeweilige Ausgang abgeschaltet.
