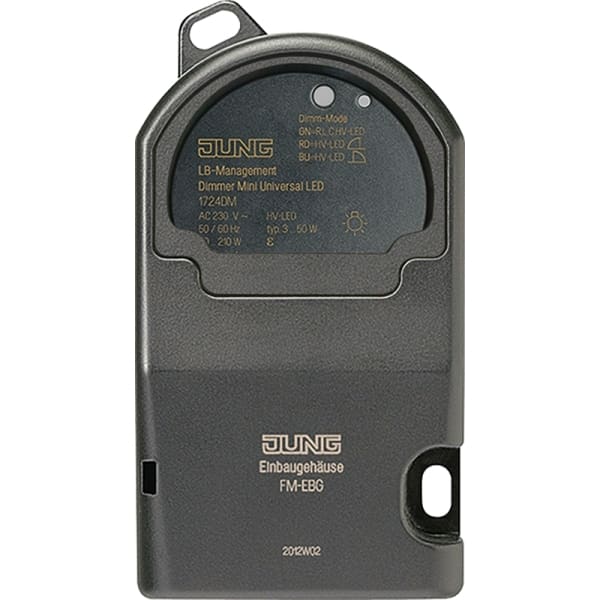

JUNG - Dimmer Universal LED, mit Nebenstelleneingang, Einbau

mit Nebenstelleneingang. Bestimmungsgemäßer Gebrauch. Schalten und Dimmen von Beleuchtung. Die Bedienung erfolgt über Nebenstelle 2- oder 3-Draht, Drehnebenstelle oder Taster mit Schließerkontakt. Montage in Zwischendecken. Produkteigenschaften: Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip. Testbetrieb zur Funktionsprüfung. Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips. Anzeige der eingestellten Betriebsart mittels LED. Gerät kann ohne Neutralleiter betrieben werden. Einschalten durch lampenschonenden Softstart. Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit. Einschalthelligkeit dauerhaft speicherbar. Minimalhelligkeit dauerhaft speicherbar. Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden. Elektronischer Übertemperaturschutz. Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich. Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U. Nennspannung: AC 230 V ~. Netzfrequenz: 50/60 Hz. Standby-Leistung: ca. 0,3 W. Verlustleistung: ca. 2 W. Umgebungstemperatur: −5 . +45 °C. Anschlussleistung bei 25 °C. Glühlampen: 20 . 210 W. HV-Halogenlampen: 20 . 210 W. Elektronische Trafos: 20 . 210 W. Elektronische Trafos mit NV-LED: typ. 20 . 50 W. Induktive Trafos: 20 ... 210 VA. Induktive Trafos mit NV-LED: typ. 20 ... 50 VA. HV-LED-Lampen dimmbar: typ. 3 . 50 W. Kompaktleuchtstofflampen dimmbar: typ. 3 . 50 W. Bei Einstellung ''LED-Phasenabschnitt'' verdoppelt sich die maximale Anschlussleistung für HV-LED-Lampen und elektronische Trafos mit NV-LED. Ohmsch-kapazitiv: 20 . 210 W. Kapazitiv-induktiv: nicht zulässig. Ohmsch-induktiv: 20 ... 210 VA. Ohmsch und HV-LED: typ. 3 . 50 W. Ohmsch und Kompaktleuchtstoffl.: typ. 3 . 50 W. Leistungszusätze: siehe Anleitung Leistungszusatz. Anschluss. Anschlussart: Schraubklemmen. eindrähtig: 1 x 0,75 ... 2,5 mm2 2 x 0,75 ... 1,5 mm2. feindrähtig ohne Aderendhülse: 1 x 1,0 ... 4,0 mm22 x 1,0 ... 2,5 mm2. feindrähtig mit Aderendhülse: 1 x 1,0 ... 2,5 mm22 x 1,0 ... 1,0 mm2. Anzahl Nebenstellen. Nebenstelle 2-Draht 1720 NE: unbegrenzt. Nebenstelle 3-Draht 1723 NE: 10. Drehnebenstelle 3-Draht 1733 DNE: 10. Unbeleuchtete Installationstaster: unbegrenzt. Gesamtlänge Nebenstellenleitung: max. 100 m. Gesamtlänge Lastleitung: max. 100 m. Maße: 53 x 97 x 36 mm (B x H x T)
