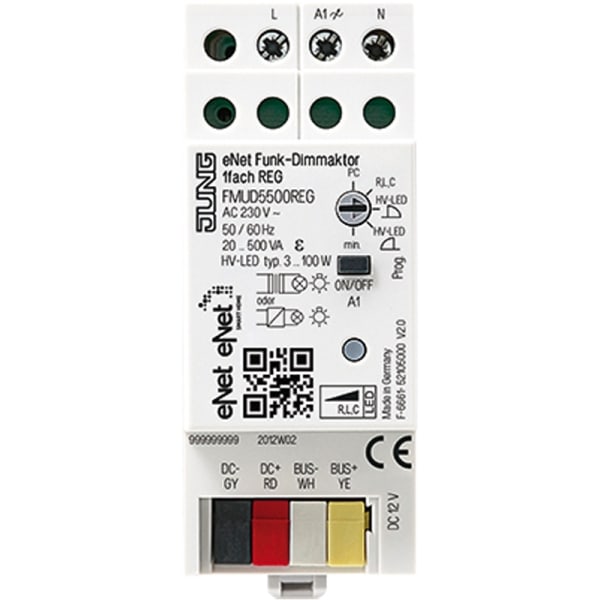

REG-Gehäuse 2 TE. Bestimmungsgemäßer Gebrauch. Schalten und Dimmen von Glühlampen, HV-Halogenlampen, elektronischen Trafos für Halogen- oder LED-Lampen, dimmbaren induktiven Trafos für Halogen- oder LED-Lampen, HV-LED- oder Kompaktleuchtstofflampen. Betrieb mit Netzteil 12 V REG (Art.-Nr. NT 1220 REG VDC) und eNet Funk-Empfangsmodul REG (Art.-Nr. FM FK 32 REG) oder eNet-Server. Bedienung mit geeigneten eNet-Funksendern. Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler. Produkteigenschaften: Einschalten durch lampenschonenden Softstart. Einschalthelligkeit dauerhaft speicherbar. Minimalhelligkeit dauerhaft speicherbar. Szenenbetrieb möglich. Statusanzeige mit LED. Statusrückmeldung an Funksender. Mit Taste Prog schaltbar. Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden. Elektronischer Übertemperaturschutz. Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips. Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich. Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U. Mit eNet-Server einstellbar: Maximalhelligkeit. Dimmgeschwindigkeit. Ein-/ Ausschaltverzögerung. Auf-/ Abdimmrampe. Abschaltwarnung. Bediensperren. Dauer-Ein, Dauer-Aus. Hotelfunktion. Nachlaufzeit. Zusatzfunktionen mit eNet-Server: Vollverschlüsselte Funkübertragung (AES-CCM) ab eNet Server Softwareversion 2.0. Update der Gerätesoftware. Fehlerspeicher auslesen. Nennspannung: AC 230 V ~. Netzfrequenz: 50/60 Hz. Verlustleistung: max. 4 W. Standby-Leistung: max. 0,3 W. Umgebungstemperatur: −5 . +45 °C. Anschlussleistung bei 35 °C. Leistungsangaben einschließlich Trafoverlustleistung. Induktive Trafos mit mindestens 85 % Nennlast betreiben. Bei ohmsch-induktiver Mischlast max. 50 % Anteil ohmsche Last. Andernfalls kann es zu falschem Einmessen des Dimmers kommen. Glühlampen: 20 . 500 W. HV-Halogenlampen: 20 . 500 W. Elektronische Trafos: 20 . 500 W. Elektronische Trafos mit NV-LED: typ. 20 . 100 W. Induktive Trafos: 20 ... 500 VA. Induktive Trafos mit NV-LED: typ. 20 ... 100 VA. HV-LED-Lampen dimmbar: typ. 3 . 100 W. Kompaktleuchtstofflampen dimmbar: typ. 3 . 100 W. Bei Einstellung ''LED-Phasenabschnitt'' verdoppelt sich die maximale Anschlussleistung für HV-LED-Lampen und elektronische Trafos mit NV-LED. Ohmsch-induktiv: 20 ... 500 VA. Ohmsch-kapazitiv: 20 ... 500 VA. Kapazitiv-induktiv: nicht zulässig. Ohmsch und HV-LED: typ. 3 . 100 W. Ohmsch und Kompaktleuchtstoffl.: typ. 3 . 100 W. Leistungsreduzierung pro 5 °C Überschreitung von 35 °C: −5 %. Leistungszusätze: siehe Anleitung Leistungszusatz. Anschluss Ausgänge. Anschlussart: Schraubklemmen. eindrähtig: 1 x 1,5 ... 4 mm2. feindrähtig ohne Aderendhülse: 1 x 0,75 ... 4 mm2. feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2. Kontaktart: ε. Länge Lastleitung pro Kanal: max. 100 m. Einbaubreite: 36 mm (2 TE). Busleitung. Nennspannung: DC 12 V SELV. Stromaufnahme: 10 mA. Anschluss Bus: Anschlussklemme. Leitungslänge: max. 3 m
