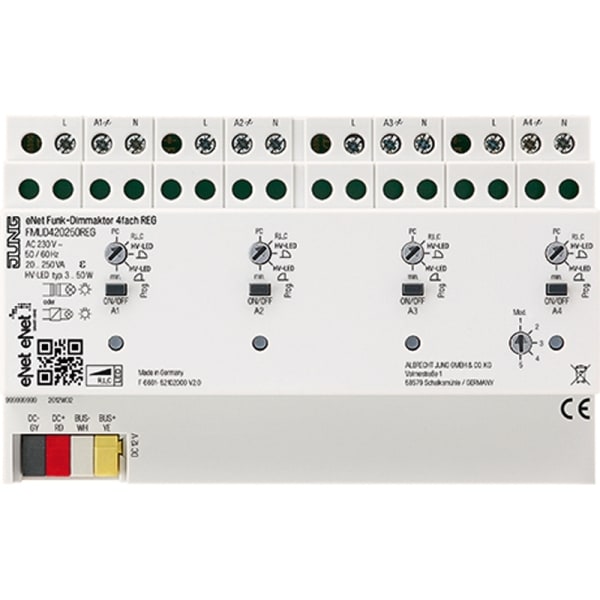

REG-Gehäuse 8 TE. Bestimmungsgemäßer Gebrauch. Schalten und Dimmen von Glühlampen, HV-Halogenlampen, elektronischen Trafos für Halogen- oder LED-Lampen, dimmbaren induktiven Trafos für Halogen- oder LED-Lampen, HV-LED- oder Kompaktleuchtstofflampen. Betrieb mit Netzteil 12 V REG (Art.-Nr. NT 1220 REG VDC) und eNet Funk-Empfangsmodul REG (Art.-Nr. FM FK 32 REG) oder eNet-Server. Bedienung mit geeigneten eNet-Funksendern. Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler. Produkteigenschaften: Einschalten durch lampenschonenden Softstart. Einschalthelligkeit für jeden Ausgang dauerhaft speicherbar. Minimalhelligkeit für jeden Ausgang dauerhaft speicherbar. Szenenbetrieb möglich. Statusanzeige der Ausgänge über LED. Statusrückmeldung an Funksender. Ausgänge mit Taste Prog schaltbar. Erhöhung der Ausgangsleistung durch Parallelschalten mehrerer Ausgänge möglich. Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden. Elektronischer Übertemperaturschutz. Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips. Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich. Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U. Mit eNet-Server einstellbar: Maximalhelligkeit. Dimmgeschwindigkeit. Ein-/ Ausschaltverzögerung. Auf-/ Abdimmrampe. Abschaltwarnung. Bediensperren. Dauer-Ein, Dauer-Aus. Hotelfunktion. Nachlaufzeit. Zusatzfunktionen mit eNet-Server: Vollverschlüsselte Funkübertragung (AES-CCM) ab eNet Server Softwareversion 2.0. Update der Gerätesoftware. Fehlerspeicher auslesen. Nennspannung: AC 230 V ~, 50/60 Hz. Verlustleistung: max. 8 W. Standby-Leistung: max. 1,2 W. Umgebungstemperatur: −5 . +45 °C. Anschlussleistung pro Ausgang bei 45 °C. Leistungsangaben einschließlich Trafoverlustleistung. Induktive Trafos mit mindestens 85 % Nennlast betreiben. Bei ohmsch-induktiver Mischlast max. 50 % Anteil ohmsche Last. Andernfalls kann es zu falschem Einmessen des Dimmers kommen. Parallelgeschaltete Lastausgänge jeweils nur bis 95 % auslasten. Die Mindestlast beim Parallelschalten von Lastausgängen beträgt 250 VA. Glühlampen: 20 . 250 W. HV-Halogenlampen: 20 . 250 W. Elektronische Trafos: 20 . 250 W. Elektronische Trafos mit NV-LED: typ. 20 . 100 W. Induktive Trafos: 20 ... 250 VA. Induktive Trafos mit NV-LED: typ. 20 ... 100 VA. HV-LED-Lampen dimmbar: typ. 3 . 50 W. Kompaktleuchtstofflampen dimmbar: typ. 3 . 50 W. Bei Einstellung ''LED-Phasenabschnitt'' verdoppelt sich die maximale Anschlussleistung für HV-LED-Lampen und elektronische Trafos mit NV-LED. Ohmsch-induktiv: 20 ... 250 VA. Ohmsch-kapazitiv: 20 ... 250 VA. Kapazitiv-induktiv: nicht zulässig. Leistungszusätze: siehe Anleitung Leistungszusatz. Anschluss Ausgänge. Anschlussart: Schraubklemmen. eindrähtig: 1 x 1,5 ... 4 mm2. feindrähtig ohne Aderendhülse: 1 x 0,75 ... 4 mm2. feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2. Kontaktart: ε. Länge Lastleitung pro Kanal: max. 100 m. Einbaubreite: 144 mm (8 TE). Busleitung. Nennspannung: DC 12 V SELV. Stromaufnahme: 10 mA. Anschluss Bus: Anschlussklemme. Leitungslänge: max. 3 m
