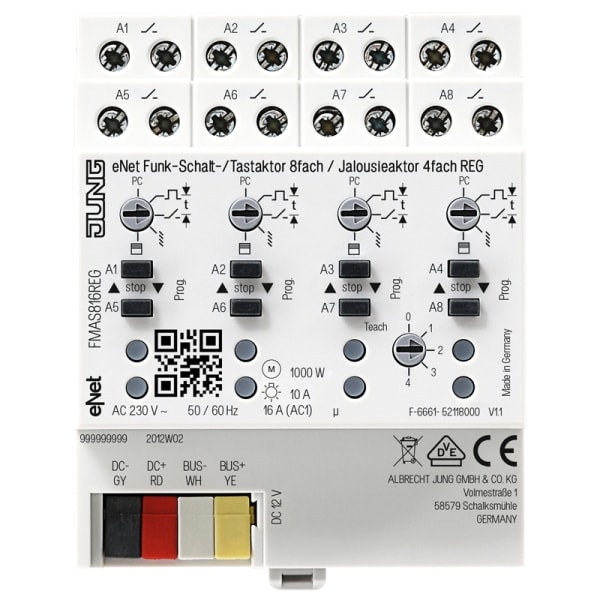

REG-Gehäuse 4 TE. Bestimmungsgemäßer Gebrauch. Schalten von Beleuchtung. Schalten von einphasigen Lüftermotoren. Steuern elektrisch betriebener Jalousien, Rollläden und Markisen. Bedienung mit geeigneten eNet-Funksendern. Betrieb mit Netzteil 12 V REG (Art.-Nr. NT 1220 REG VDC) und eNet Funk-Empfangsmodul REG (Art.-Nr. FM FK 32 REG) oder eNet-Server. Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler. Produkteigenschaften: Betriebsartenschalter zur paarweisen Umschaltung von Schaltaktor, Tastaktor, Jalousieaktor, Rollladenaktor oder Parametrierung über eNet-Server. Statusrückmeldung an Funksender. Szenenbetrieb möglich. Ausgänge mit Taste Prog schaltbar. Statusanzeige der Ausgänge über LED. Schaltbetrieb: Einschalttelegramm: Gerät schaltet ein. Ausschalttelegramm: Gerät schaltet aus. Tastbetrieb: Der Relaiskontakt bleibt so lange geschlossen wie Ein- oder Ausschalttelegramme empfangen werden. Die maximale Einschaltdauer beträgt 60 Sekunden. Betriebsart ''Jalousie/Rollladen'': Positionierung von Jalousie und Lamelle über Szenenaufruf. Position für Sonnenschutz und Dämmerung speicherbar. Behanglaufzeit speicherbar. Lamellenumsteuerzeit speicherbar. Tuchstraffung bei Markisen. Mit eNet-Server einstellbar im Schalt-/Tastbetrieb: Betriebsart für jeden Ausgang einzeln einstellbar. Blinkfunktion. Nachlaufzeit. Ein-/ Ausschaltverzögerung. Schließer- oder Öffnerbetrieb. Abschaltwarnung. Minimale Schaltwiederholzeit. Bediensperren. Dauer-Ein, Dauer-Aus. Mit eNet-Server einstellbar in der Betriebsart ''Jalousie/Rollladen'': Umsteuerzeit bei Richtungswechsel. Laufrichtung invertierbar. Position für Sonnenschutz, Dämmerung, Aussperrschutz und Windalarm. Zusatzfunktionen mit eNet-Server: Vollverschlüsselte Funkübertragung (AES-CCM) ab eNet Server Softwareversion 2.0. Update der Gerätesoftware. Fehlerspeicher auslesen. Nennspannung: AC 230 V ~, 50/60 Hz. Umgebungstemperatur: −5 . +45 °C. Schaltspannung: AC 250 V ~. Minimale Ansteuerzeit in Betriebsart. Jalousie: 0,1 s. Rollladen: 0,3 s. Laufzeit: 1 . 600 s. Werkseinstellung Laufzeit: 120 s. Lamellenverstellzeit: 0 . 10 s. Schaltstrom pro Ausgang bei AC 230 V ~. Ohmsch: 16 A (AC1). Bei Schaltstrom >, 10 A Anschlussleitung 2,5 mm2. Leuchtstofflampen: 4 AX. Schaltstrom benachbarte Lastausgänge: Σ 20 A. Strombelastbarkeit Gerät: max. 80 A. Kontaktart: µ. Standby-Leistung: max. 0,5 W. Anschlussleistung pro Ausgang. Motoren: 1000 W. Glühlampen: 2300 W. HV-Halogenlampen: 2000 W. Elektronische Trafos: 1500 W. Induktive Trafos: 1000 VA. HV-LED-Lampen: typ. 500 W. Kompaktleuchtstofflampen: typ. 500 W. Leuchtstofflampen unkompensiert: 920 VA. Kapazitive Last: 690 VA (560 µF). Anschluss Ausgänge. Anschlussart: Schraubklemmen. eindrähtig: 1 x 1,5 ... 4 mm2. feindrähtig ohne Aderendhülse: 1 x 0,75 ... 4 mm2. feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2. Einbaubreite: 72 mm (4 TE). Busleitung. Nennspannung: DC 12 V SELV. Stromaufnahme: 60 mA. Anschluss Bus: Anschlussklemme. Leitungslänge: max. 3 m
