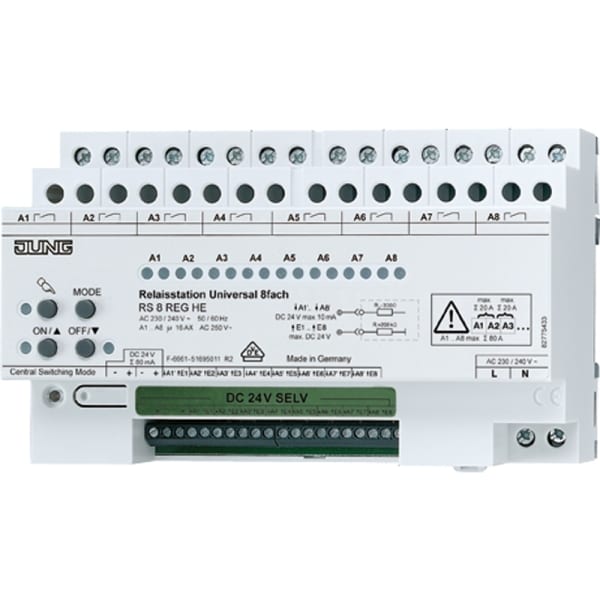

REG-Gehäuse 8 TE. Mit elektronischer Handbetätigung und LED-Statusanzeige. 8 Schließer. Bestimmungsgemäßer Gebrauch. Schalten von Beleuchtung. Schalten von einphasigen Lüftermotoren. Schalten elektrisch betriebener Jalousien, Rollläden und Markisen. Montage auf Hutschiene in Unterverteiler. Bedienung mittels Sensormodulen, Tastsensor-Modulen oder unbeleuchteten Installationstastern. Produkteigenschaften: Vor-Ort-Bedienung: mit Hilfe des Tastenfeldes kann die Relaisstation bedient werden, ohne dass Bedienstellen angeschlossen sind. Ansteuerung von Rückmelde-LEDs an den Bedienstellen. Dafür verfügt die Relaisstation über Ansteuerausgänge A1’ . A8’. Schalterbetrieb. Tastbetrieb. Jalousiebetrieb mit Lamellenverstellung. Mischbetrieb Schalten, Tasten und Jalousie ist möglich. Zentralfunktion Zentral EIN, Zentral AUS: Gemeinsames Ein- oder Ausschalten der Lastausgänge. Parallelschalten von zwei Relaisstationen oder einer Dimmstation und einer Relaisstation. Nennspannung: AC 230 . 240 V ~. Netzfrequenz: 50/60 Hz. Verlustleistung: 12,5 W. Standby-Leistung: 0,5 W. Länge Steuerleitung: max. 100 m. Anzahl Bedienstellen. Sensormodul (Art.-Nr.: SM 1608): max. 4 (auch bei parallelgeschalteten Relais-/Dimmstationen). Tastsensor-Module 24 V AC/DC (Schließer): abhängig vom Tastsensor-Modul, Stromaufnahme beachten. Tastsensor-Modul (Art.-Nr.: 4008 TSM): max. 4 (auch bei parallelgeschalteten Relais-/Dimmstationen). Bedienstellen. Spannung: DC 24 V SELV. Strombelastbarkeit: Σ 80 mA. Schalteingänge E1 . E8. Widerstand Ri: 200 kOhm. Steuerspannung: DC 24 V SELV. Ansteuerausgänge A1’ . A8’. Widerstand Ra: 330 Ohm. Steuerspannung: DC 24 V SELV. Strombelastbarkeit: 10 mA. Anschluss Netz und Lastausgänge. Anschlussart: Schraubklemmen. eindrähtig: 1 x 1,5 ... 4 mm2. feindrähtig ohne Aderendhülse: 1 x 0,75 ... 4 mm2. feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2. Anschluss Schalteingänge / Ansteuerausgänge / Bedienstellen. Anschlussart: Schraubklemmen. eindrähtig: 1,5 mm². feindrähtig ohne Aderendhülse: 1 mm². feindrähtig mit Aderendhülse: 0,75 mm². Lastausgänge A1 . A8. Kontaktart: potentialfreie Schließer (μ-Kontakt). Schaltvermögen pro Lastausgang: AC 250 V ~ / 16 AX. Schaltstrom Lastausgänge: Σ 80 A. Schaltstrom benachbarte Lastausgänge: Σ 20 A. Lasten pro Ausgang. Ohmsche Last: 3000 W. Kapazitive Last: 16 A / max. 140 µF. Jalousie-/Lüftermotoren: 1380 VA. Einschaltstrom: max. 800 A (200 µs)max. 165 A (20 ms). Lampenlasten. Glühlampen: 3000 W. HV-Halogenlampen: 2500 W. NV-Halogenlampen mit. elektronischen Trafos: 1500 W. Induktiven Trafos: 1200 VA. Leuchtstofflampen. unkompensiert: 1000 W. parallelkompensiert: 1160 W / 140 µF. Duo-Schaltung: 2300 W / 140 µF. EVG: typabhängig. Mindestlast: AC 12 V, 100 mA. Umgebungstemperatur: −5 . +45 °C. Lagertemperatur: −25 . +70 °C. Einbaubreite: 144 mm (8 TE). Umschaltzeit Laufrichtungswechsel: 1 s. Einschaltdauer Jalousiebetrieb: 2 min
