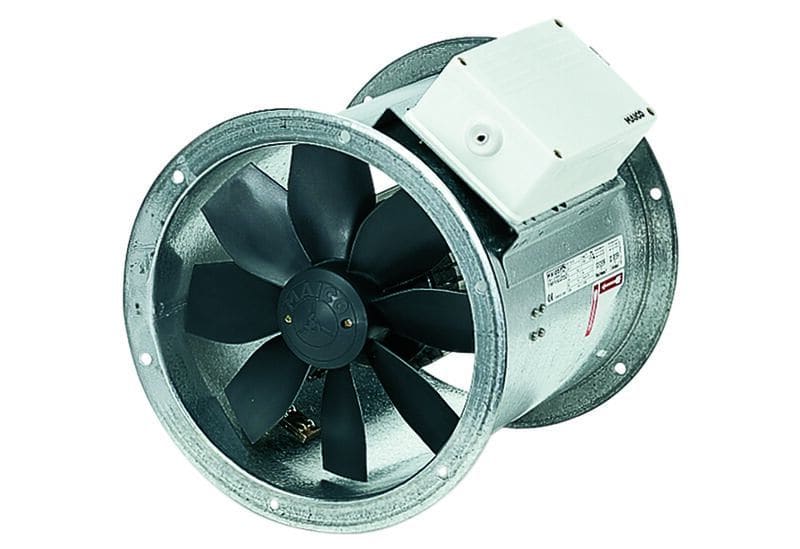

MAICO - Axial-Rohrventilator DZR 50/84B

Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch. 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Dynamisch gewuchtet in 2 Ebenen, gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Flanschbohrungen gemäß DIN 24154, Blatt 2, 7/66. DZR 56/6 B und DZR 56/4 B: Flanschbohrungen gemäß DIN 24145, Teil 2, 7/90. Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem: Elastische Verbindungsstutzen, Füße und Schwingungsdämpfer verwenden. Hohe Schutzart IP 55. Ausnahme EZR/DZR.. D IP 54. Einbau in jeder Lage möglich. Drehstrommotor: Typenreihe DZR. Bemessungsspannung 400 V, 50 Hz. Thermischer Überlastungsschutz serienmäßig. Ausnahme: Bei DZR 25/4 D und polumschaltbaren Axial-Rohrventilatoren auf Anfrage erhältlich. Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25 oder den Steuerstromkreis eines Schützes angeschlossen werden. Polumschaltbare Ventilatoren: Überlastungsschutz mit bauseitig zu beschaffendem Motorvollschutzschalter gewährleisten. Motor: Asynchronmotor, drehzahlsteuerbar. Ausnahme: Typ DZR 40/2 B. Nicht zur Förderung wasserdampfgesättigter Luft geeignet. Elektrischer Anschluss: Außenliegender Klemmenkasten mit Kabeltüllen. Artikel: DZR 50/84 B, Fördervolumen: 0 Pa / 4000 m³/h / 9000 m³/h, Drehzahl: 715 1/min / 1425 1/min, Drehzahlsteuerbar: ja, Reversierbarkeit: ja, Spannungsart: Drehstrom, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz, Nennleistung: 130 W / 650 W, INenn: 0,4 A / 1,4 A, IMax: 0,5 A / 1,4 A, Schutzart (IP): 55, Wärmeklasse: F, Polumschaltbar: ja, Polanzahl bei hoher Drehzahl: 4, Polanzahl bei niedriger Drehzahl: 8, Einbauort: Rohr, Einbaulage: waagerecht / senkrecht, Material: Stahlblech, verzinkt, Gewicht: 21,87 kg, Nennweite: 500 mm, Fördermitteltemperatur bei Nennstrom: 60 C, Fördermitteltemperatur bei IMax: 60 C.
