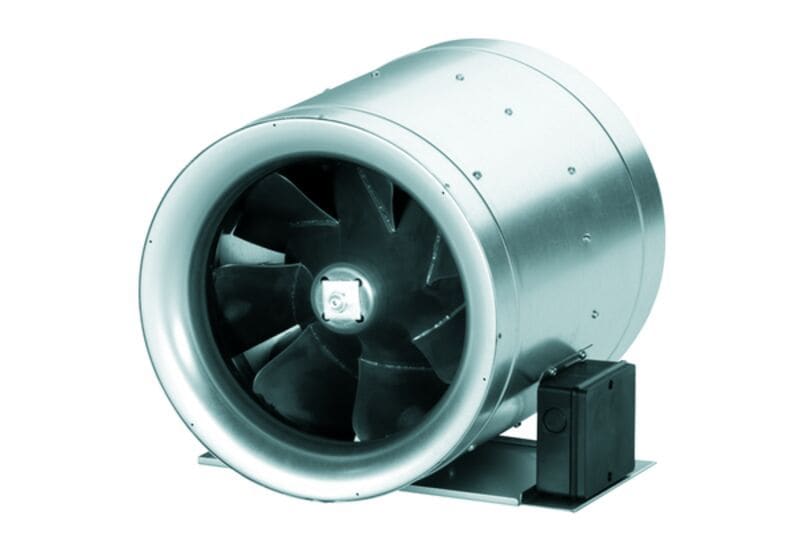

MAICO - Diagonal-Ventilator EDR 35

Für direkten Einbau in Rohrleitungen. Förderung von mittleren bis großen Luftmengen gegen hohe Widerstände. Kompakte Abmessungen, geringes Gewicht und integrierte Montageplatte erleichtern schnelle Montage. Der hohe Wirkungsgrad reduziert die Betriebskosten: Kaufpreis amortisiert sich je nach Betriebsdauer nach nur einem Jahr. Ansaugdüse zum turbulenzarmen Luftansaugen. Diagonal-Laufrad mit nachgeschaltetem Stator. Profiliertes Laufrad- und Statorschaufeln sorgen für optimale Anströmung. Mit Diffusor zur Erhöhung des statischen Drucks. Spaltabdichtung zwischen Saug- und Druckraum reduziert die Überströmverluste. Meridianer Strömungsverlauf verhindert Turbulenzen. Schutzart IP X4. Ausnahme EDR 45 bis EDR 56 IP 54. Wärmeklasse F. Wechselstrommotor: Elektrischer Anschluss über außenliegenden Klemmenkasten. Drehzahlregelung mittels Transformatoren möglich. Thermischer Überlastungsschutz serienmäßig. Je nach Ausführung müssen die Anschlüsse der Thermokontakte an einen Motorvollschutzschalter MVE 10 oder den Steuerstromkreis eines Schützes angeschlossen werden. Elektrischer Anschluss: Netzfrequenz 50 Hz. Artikel: EDR 35, Fördervolumen: 0 Pa / 5000 m³/h, Drehzahl: 2810 1/min, Drehzahlsteuerbar: ja, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 860 W, IMax: 5,4 A, Schutzart (IP): X4, Wärmeklasse: F, Netzzuleitung: 3 x 1,5 mm2, Einbauort: Rohr, Einbaulage: senkrecht / waagerecht, Material Gehäuse: Stahlblech, verzinkt, Gewicht: 17,1, Nennweite: 355 mm, Fördermitteltemperatur bei IMax: 45 C, Umgebungstemperatur: 45 C.
