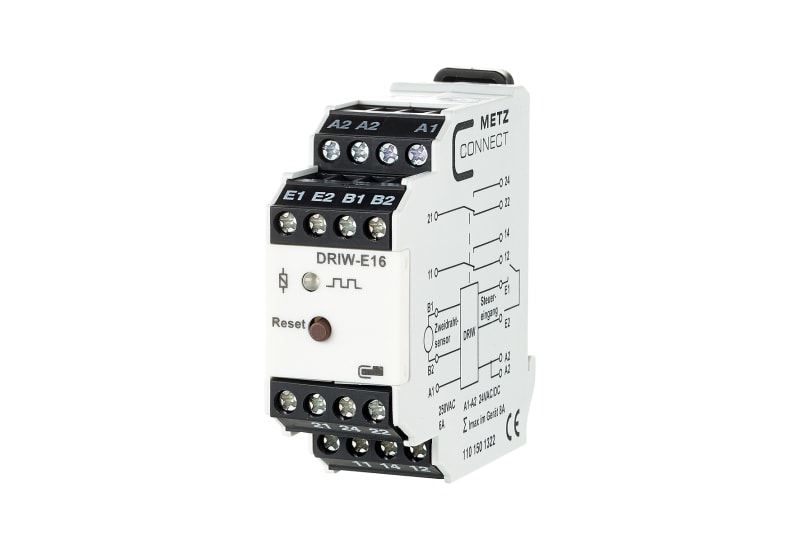

METZ CONNECT - DRIW-E16, 24 V AC/DC

Der Drehzahl- und Keilriemenwächter dient zur Überwachung von Drehbewegung (Unterdrehzahlen) an motor- oder riemengetriebenen Wellen. Zur Erfassung der Drehzahl werden induktive Näherungsschalter eingesetzt. Die Impulserzeugung am Sensor entsteht kontaktlos durch mitlaufende Schaltnocken, Zahnräder, Segmentscheiben, metallische Signalfahnen oder ähnliches. Beim Anlegen der Betriebsspannung zieht das Relais an. Über den Leistungsschütz des Antriebes wird an den Klemmen E1 und E2 die Überwachungsfunktion, nach Ablauf der Anlaufüberbrückung, gestartet. Unterschreitet der Antrieb die Abschaltdrehzahl, fällt das Relais zurück. Durch Reset oder Abschalten der Betriebsspannung wir die Fehlermeldung des Drehzahl- und Keilriemenwächters zurückgesetzt.
