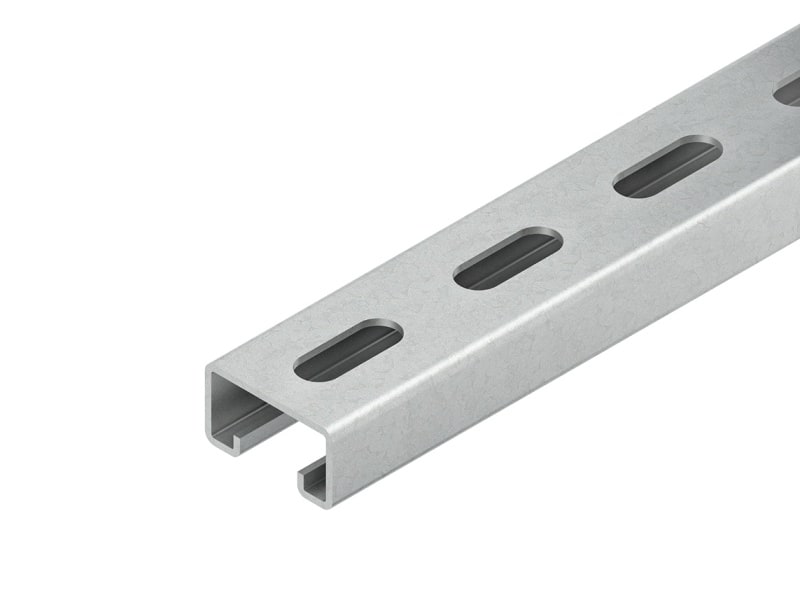

NIEDAX - Ankerschiene, C-Profil SW 18 mm, 40x22x100 mm, t=2,0 mm, gel

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - 894680
Länge - 100 mm
Breite - 40 mm
Höhe - 22 mm
Profilform - C-Profil

Verpackung und Lieferbedingungen

1 Stück
Standardartikel

EAN

4013339894680

Sonepar Artikelnummer

120400638

Hersteller Artikelnummer

894680

Hersteller Typ

2986/100 SL

Hersteller Artikel Nr.:

894680

Länge:

100 mm

Breite:

40 mm

Höhe:

22 mm

Profilform:

C-Profil

Werkstoff:

Stahl

Werkstoffgüte:

sonstige

Oberflächenschutz:

bandverzinkt

Schlitzbreite:

18 mm

Materialstärke:

2 mm

Ausführung:

Einfachprofil

Art der Lochung:

Rücken gelocht

Lochbreite:

11.5 mm

Mit Zahnung:

Nein

Abbrechbar:

Nein

Flächenträgheitsmoment ly:

1.37 cm4

Flächenträgheitsmoment lz:

4.51 cm4

Widerstandsmoment Wy:

1.11 cm³

Widerstandsmoment Wz:

2.25 cm³

Geeignet für Funktionserhalt:

Nein

Farbe:

Zink

Gewicht:

0.1491 kg

Herkunftsland:

Zolltarifnummer:

73269098

Gewicht:

0.149 kg

Ankerschiene Modell 2986, C-Profil nach DIN EN 60715, gelocht, zur Bügelschellenbefestigung in begehbare Kabelrinnen als Steigkanal. Passende Bügelschellen (BU.. und BUK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKC 86 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 30 mm zum Profilende freizuhalten. Verwendung für : begehbare Kabelrinnen Abmessungen (ca. Maße) Höhe H x Breite B x Materialstärke t : 22 x 40 x 2 mm Schlitzweite : 18 mm Profillochung : 11,5 x 30 mm mittiger Abstand : 50 mm Lieferlänge L : 100 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
