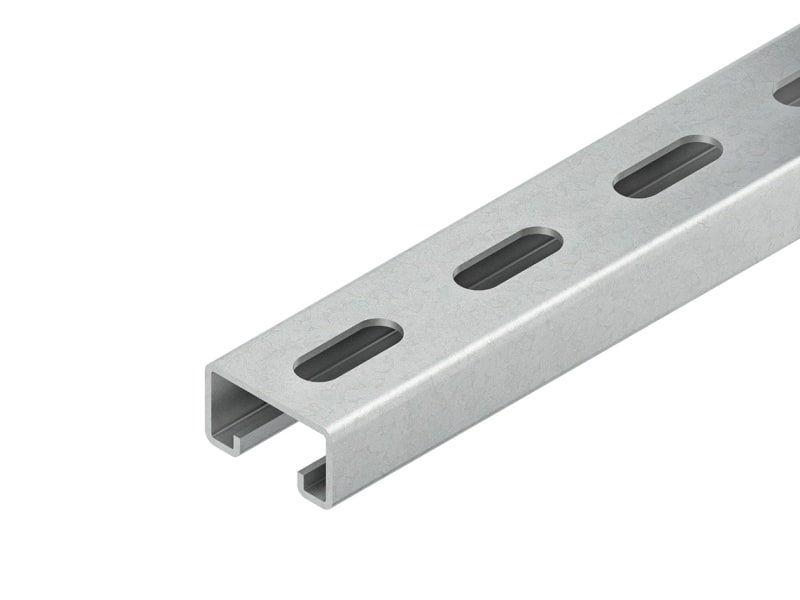

NIEDAX - Ankerschiene, C-Profil SW 18 mm, 40x22x2000 mm, t=2,0mm,gel.

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - 043750
Länge - 2000 mm
Breite - 40 mm
Höhe - 22 mm
Profilform - C-Profil

Verpackung und Lieferbedingungen

2 Meter
Standardartikel

EAN

4013339043750

Sonepar Artikelnummer

120383703

Hersteller Artikelnummer

043750

Hersteller Typ

2986/2 FL

Hersteller Artikel Nr.:

043750

Länge:

2000 mm

Breite:

40 mm

Höhe:

22 mm

Profilform:

C-Profil

Werkstoff:

Stahl

Werkstoffgüte:

sonstige

Oberflächenschutz:

feuerverzinkt

Schlitzbreite:

18 mm

Materialstärke:

2 mm

Ausführung:

Einfachprofil

Art der Lochung:

Rücken gelocht

Lochbreite:

11.5 mm

Mit Zahnung:

Nein

Abbrechbar:

Nein

Flächenträgheitsmoment ly:

1.37 cm4

Flächenträgheitsmoment lz:

4.51 cm4

Widerstandsmoment Wy:

1.11 cm³

Widerstandsmoment Wz:

2.25 cm³

Geeignet für Funktionserhalt:

Farbe:

Zink

Gewicht:

1.63972 kg

Herkunftsland:

Zolltarifnummer:

73269098

Gewicht:

1.640 kg

Ankerschiene Modell 2986, C-Profil nach DIN EN 60715, gelocht. Passende Bügelschellen (BU.. und BUK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKC 86 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 30 mm zum Profilende freizuhalten. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Die Befestigung der Ankerschiene mit dem Baugrund, sowie die Befestigungsabstände sind dem jeweils gültigen Prüfzeugnis zu entnehmen. Abmessungen (ca. Maße) Höhe H x Breite B x Materialstärke t : 22 x 40 x 2 mm Schlitzweite : 18 mm Profillochung : 11,5 x 30 mm mittiger Abstand : 50 mm Lieferlänge L : 2000 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
