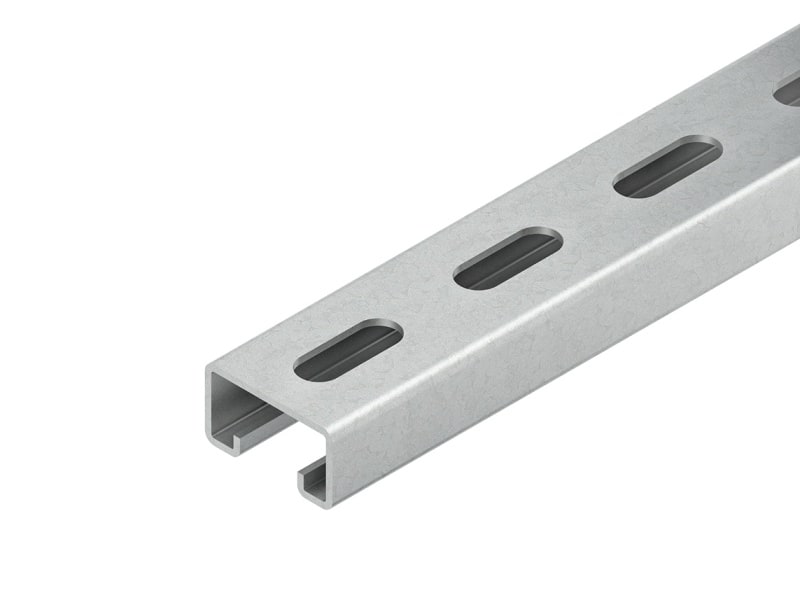

NIEDAX - Ankerschiene, C-Profil SW 18 mm, 40x22x400 mm, t=2,0 mm, gel

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - 873166
Länge - 400 mm
Breite - 40 mm
Höhe - 22 mm
Profilform - C-Profil

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

4013339873166

Sonepar Artikelnummer

120400584

Hersteller Artikelnummer

873166

Hersteller Typ

2986/400 FL

Hersteller Artikel Nr.:

873166

Länge:

400 mm

Breite:

40 mm

Höhe:

22 mm

Profilform:

C-Profil

Werkstoff:

Stahl

Werkstoffgüte:

sonstige

Oberflächenschutz:

feuerverzinkt

Schlitzbreite:

18 mm

Materialstärke:

2 mm

Ausführung:

Einfachprofil

Art der Lochung:

Rücken gelocht

Lochbreite:

11.5 mm

Mit Zahnung:

Nein

Abbrechbar:

Nein

Flächenträgheitsmoment ly:

1.37 cm4

Flächenträgheitsmoment lz:

4.51 cm4

Widerstandsmoment Wy:

1.11 cm³

Widerstandsmoment Wz:

2.25 cm³

Geeignet für Funktionserhalt:

Nein

Farbe:

Zink

Gewicht:

0.65593 kg

Herkunftsland:

Zolltarifnummer:

73269098

Gewicht:

0.656 kg

Ankerschiene Modell 2986, C-Profil nach DIN EN 60715, gelocht. Passende Bügelschellen (BU.. und BUK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKC 86 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 30 mm zum Profilende freizuhalten. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Die Befestigung der Ankerschiene mit dem Baugrund, sowie die Befestigungsabstände sind dem jeweils gültigen Prüfzeugnis zu entnehmen. Abmessungen (ca. Maße) Höhe H x Breite B x Materialstärke t : 22 x 40 x 2 mm Schlitzweite : 18 mm Profillochung : 11,5 x 30 mm mittiger Abstand : 50 mm Lieferlänge L : 400 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
