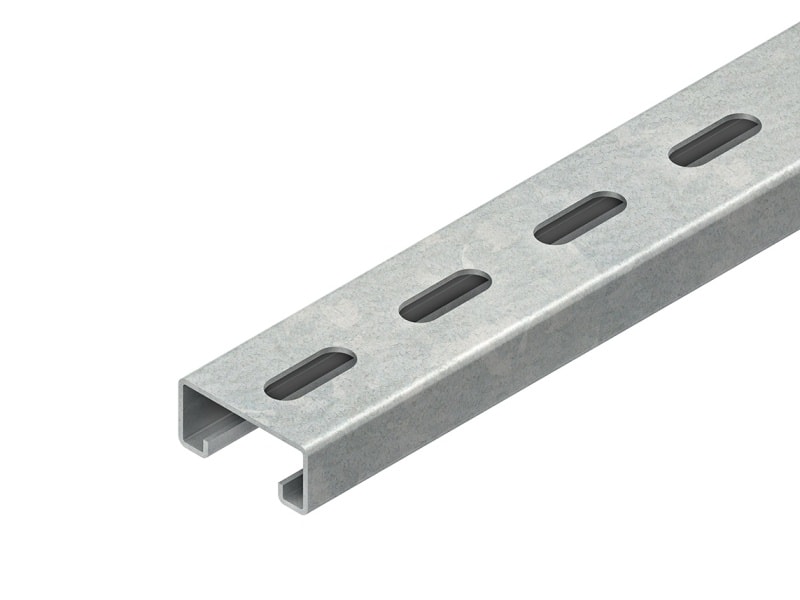

NIEDAX - Ankerschiene, C-Profil SW 18 mm, 40x22x4000 mm, t=2,0 mm, ge

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - 032105
Länge - 4000 mm
Breite - 40 mm
Höhe - 22 mm
Profilform - C-Profil

Verpackung und Lieferbedingungen

20 Meter
Produkt vom Umtausch ausgeschlossen

EAN

4013339032105

Sonepar Artikelnummer

120557850

Hersteller Artikelnummer

032105

Hersteller Typ

2986/4 GL9

Hersteller Artikel Nr.:

032105

Länge:

4000 mm

Breite:

40 mm

Höhe:

22 mm

Profilform:

C-Profil

Werkstoff:

Stahl

Werkstoffgüte:

sonstige

Oberflächenschutz:

galvanisch/elektrolytisch verzinkt

Schlitzbreite:

18 mm

Materialstärke:

2 mm

Ausführung:

Einfachprofil

Art der Lochung:

Rücken gelocht

Lochbreite:

9.5 mm

Mit Zahnung:

Nein

Abbrechbar:

Nein

Flächenträgheitsmoment ly:

1.37 cm4

Flächenträgheitsmoment lz:

4.51 cm4

Widerstandsmoment Wy:

1.11 cm³

Widerstandsmoment Wz:

2.25 cm³

Geeignet für Funktionserhalt:

Nein

Farbe:

Zink

Gewicht:

1.50668 kg

Herkunftsland:

Zolltarifnummer:

73269098

Gewicht:

1.507 kg

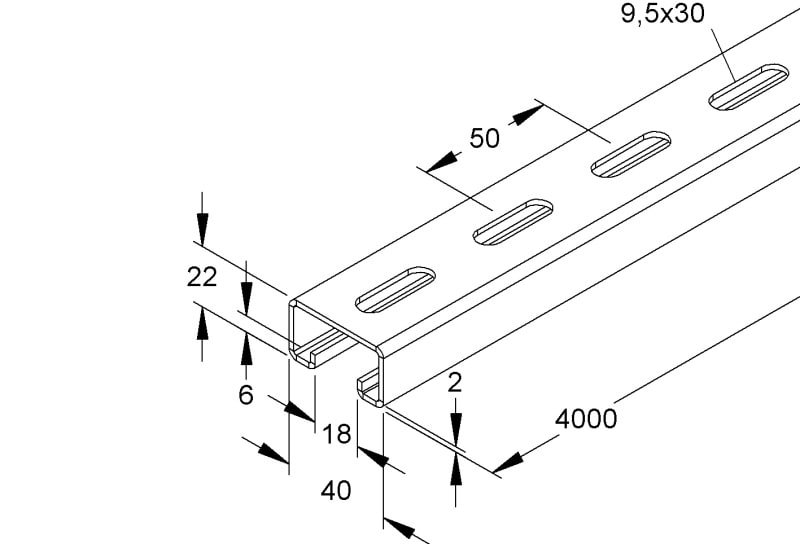

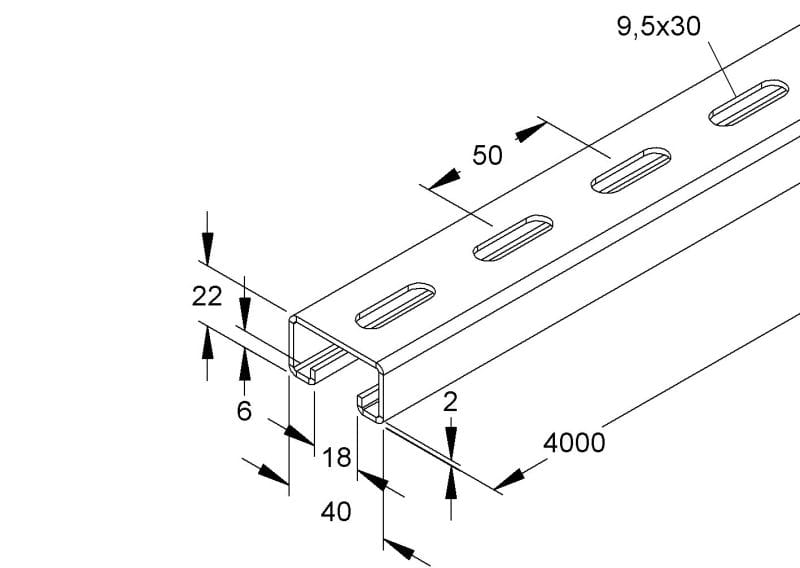

Ankerschiene Modell 2986, C-Profil nach DIN EN 60715, mit Sonderlochung. Passende Bügelschellen (BU.. und BUK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKC 86 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 30 mm zum Profilende freizuhalten. Abmessungen (ca. Maße) Höhe H x Breite B x Materialstärke t : 22 x 40 x 2 mm Schlitzweite : 18 mm Profillochung : 9,5 x 30 mm mittiger Abstand : 50 mm Lieferlänge L : 4000 mm Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598, dickschichtpassiviert
