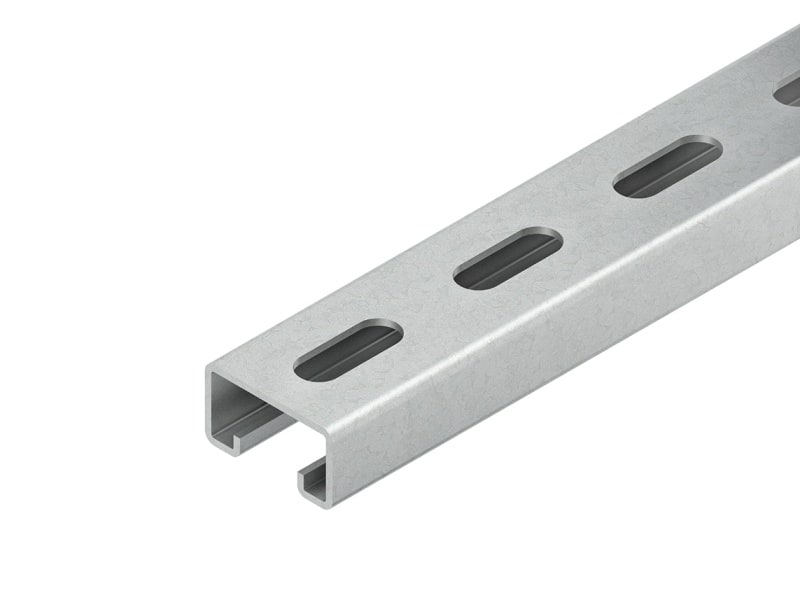

NIEDAX - Ankerschiene, C-Profil SW 18 mm, 40x22x6000 mm, t=2,0mm,gel.

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - 032204
Länge - 6000 mm
Breite - 40 mm
Höhe - 22 mm
Profilform - C-Profil

Verpackung und Lieferbedingungen

6 Meter
Produkt vom Umtausch ausgeschlossen

EAN

4013339032204

Sonepar Artikelnummer

120383705

Hersteller Artikelnummer

032204

Hersteller Typ

2986/6 FL

Hersteller Artikel Nr.:

032204

Länge:

6000 mm

Breite:

40 mm

Höhe:

22 mm

Profilform:

C-Profil

Werkstoff:

Stahl

Werkstoffgüte:

sonstige

Oberflächenschutz:

feuerverzinkt

Schlitzbreite:

18 mm

Materialstärke:

2 mm

Ausführung:

Einfachprofil

Art der Lochung:

Rücken gelocht

Lochbreite:

11.5 mm

Mit Zahnung:

Nein

Abbrechbar:

Nein

Flächenträgheitsmoment ly:

1.37 cm4

Flächenträgheitsmoment lz:

4.51 cm4

Widerstandsmoment Wy:

1.11 cm³

Widerstandsmoment Wz:

2.25 cm³

Geeignet für Funktionserhalt:

Nein

Farbe:

Zink

Gewicht:

1.63972 kg

Herkunftsland:

Zolltarifnummer:

73269098

Gewicht:

1.640 kg

Ankerschiene Modell 2986, C-Profil nach DIN EN 60715, gelocht. Passende Bügelschellen (BU.. und BUK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKC 86 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 30 mm zum Profilende freizuhalten. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Die Befestigung der Ankerschiene mit dem Baugrund, sowie die Befestigungsabstände sind dem jeweils gültigen Prüfzeugnis zu entnehmen. Abmessungen (ca. Maße) Höhe H x Breite B x Materialstärke t : 22 x 40 x 2 mm Schlitzweite : 18 mm Profillochung : 11,5 x 30 mm mittiger Abstand : 50 mm Lieferlänge L : 6000 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
